译:Unreal渲染一帧详解(Unreal Frame Breakdown)

译:Unreal渲染一帧详解(Unreal Frame Breakdown)

译者前言:

上一篇文章,我补充翻译了”How Unreal renders 1 Frame?”的第三篇,在找资料过程中,又发现了一篇挺好的文章,同样是基于”How Unreal renders 1 Frame?”来进行了更进一步的尝试和分析,觉得可以把这篇文章也翻译一下,从而方便更多的读者。

这篇文章的优势主要是给出了一些更细致的GIF贴图,一一种动态的方式来让大家更好地来理解整个渲染过程。当然,在一些理论知识上的介绍,比原有的博文介绍的比较简单,大家最好对照着来看。毕竟两个场景是比较类似的。

原文链接:

Unreal Frame Breakdownviclw17.github.io图标

作者:Victor Li,似乎是个华人,这是在他的技术BLog上发表的。

-----------------------------------------------------------------------------------------------

原文

这个是我自己版本的“How Unreal Render One Frame?”,我试着按照这篇博文来profile一帧来学习延迟渲染的整个过程。

我按照这篇blog来构建了一个测试的场景。首先将Unreal设置为”延迟渲染“,如果设置为”forward rendering“的话,整个渲染过程会有非常大的差异,后面我也会来介绍一下这个渲染管线。在我的测试例子中,umap被命名为NewWorld。它包含以下内容:

  1. 1个方向灯,从左上到右下
  2. 1静态光,白色
  3. 2个固定灯,均为蓝色
  4. 2个移动灯,一绿一红
  5. 标记为可移动的岩石网格
  6. 其余所有网格都是静态的
  7. 所有带有阴影的网格
  8. 1个火粒子系统
  9. 体积照明
  10. 天空盒

1、Particle PreRender

在GPU上进行粒子模拟(只有GPU Sprites Particle类型的粒子)。因为我们在粒子系统中有两个GPU粒子发射器,所以,粒子模拟的pass有了两个Draw Call。

 EID  | Event                                              | Draw # | Duration (Microseconds)
      |   - GPUParticles_PreRender                         | 2      | 36.864
      |    \- GPUParticles_SimulateAndClear                | 2      | 23.552
      |      \- ParticleSimulationCommands                 | 2      | 23.552
      |        \- ParticleSimulation                       | 2      | 23.552
115   |          \- DrawIndexed(48)                        | 2      | 23.552
121   |           - API Calls                              | 3      | 0.00
      |     - ParticleSimulation                           | 4      | 13.312
138   |      \- DrawIndexed(48)                            | 4      | 13.312
144   |       - API Calls                                  | 5      | 0.00
148   |     - API Calls                                    | 6      | 0.00

这个Pass会输出下面2个Render Target(RT):

1、RT0: 粒子的位置信息

2、RT1:粒子的速度信息

2、PrePass

PrePass获取所有不透明的(例如,使用opaque或masked的材质)mesh,并输出 Depth Z pass(Z-prepass)。 DBuffer需要其结果,也就是“ Forced by DBuffer”,这个过程也可以通过启动Forward Shading来启动。 pre-pass也可以被用于遮挡剔除来使用。

请注意,椅子/雕塑/窗户墙/地板+天花板都是成对的,因此它们被渲染为每一对“ 2个实例”,每对仅引起1个Draw Call。 这是实例化的一种证明,它可以通过节省调用次数来进行优化。

还要注意一个有趣的细节-此过程对所有Mesh使用WorldGridMaterial材质(引擎默认材质)来进行渲染。

3、ComputeLightGrid*

这个功能会优化Forward Shading中的光照处理。 根据unreal源代码中的注释,这个pass“将本地灯光(点光源和聚光灯光源)裁剪后,存储在视锥空间中的网格中。 使用“表面照明模式(Surface Lighting Mode)”来处理Forward Shading或半透明”。 换句话说:它将光分配给网格中的单元(沿摄像机视图而形成金字塔形状网格)。 此操作有一定的成本,但会在以后获得回报,从而更快地确定哪些灯光会影响哪些网格。 参考信息:Source

4、BeginOcclusionTests

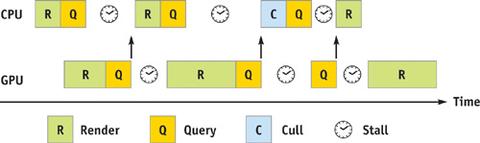

术语“遮挡剔除”是指一种方法,如果对象被其他对象遮挡,则通过从渲染管线中消除对象来尝试减少图形系统上的渲染负载。 有几种方法可以做到这一点。

  1. 启动遮挡查询。
  2. 关闭对帧和深度缓冲区的写入,并禁用任何多余的状态。 因此,现代图形硬件能够以更高的速度光栅化(NVIDIA 2004)。
  3. 针对复杂对象,只渲染一个简单但保守的近似值(通常是一个bounding box:GPU计算实际上已经通过深度测试的Fragment总数);
  4. 终止遮挡查询。
  5. 询问查询结果(即近似几何图形的可见像素数)。
  6. 如果计算出来需要绘制的像素数大于某个阈值(通常为零),则需要渲染原本比较复杂的对象。
Chapter 6. Hardware Occlusion Queries Made Usefuldeveloper.nvidia.com图标

该Pass起步于2个ShadowFrustumQueries,然后是1个GroupedQueries,最后是一个IndividualQueries

4.1、ShadowFrustumQueries

第一组2个ShadowFrustumQueries用于2个可移动点光源,因此,Frustum是一个球体。第二组3个ShadowFrustumQueries用于2个固定点光源和1个方向光(1个static light是通过烘焙贴图生成),对于这些情况,视锥是截顶的金字塔(请注意,定向光的视锥非常长)。

4.2、GroupedQueries

这是用于遮挡的对象。在我的场景中,墙后面的桌子网格被完全遮挡,因此在此步骤中显示出来。

4.3、IndividualQueries

这适用于所有其他对象,并且注意遮挡测试在边界框上完成。

5、BuildHZB

此步骤将生成Hierarchical Z缓冲区。这将Z-prepass过程中产生的深度缓冲区用作输入,并创建深度的mipmap chain(即,对其进行连续降采样)。

6、ShadowDepths

此步骤仅适用于可移动对象,因为应实时计算其阴影情况。所有静态对象阴影都应预先烘焙以节省性能。在这种情况下,对Rock网格进行以下所有计算,因为它被标记为可移动对象。大家可以从下图中看到,对于Rock,它与所有的Light来进行阴影的计算。

对于1个定向灯和2个固定灯,阴影深度将写入Atlas0。一个光源对应一个阴影深度图。

2个可移动灯的处理方式不同。他们正在使用立方体贴图来记录阴影深度。对于每盏灯,首先,CopyCachedShadowMap输出没有可移动对象的立方体贴图。

然后,Unreal将可移动对象的阴影深度再添加到立方体贴图中。

7、Volumetric Fog*

参考资料docs.unrealengine.com

7.1、初始化Volume属性*

此Pass计算雾参数并将其(散射和吸收)存储到Volume纹理中,还将全局emissive值(Global Emissive Value)存储到第二个Volume纹理中。

请注意,在测试场景中,我放置了1 AtmosphereFog和1 ExponentialHeightFog。它们是不同的实体,在此过程中已计算出ExponentialHeightFog。AtmosphereFog更像是天空盒(或用于IBL的立方体贴图),稍后将在Atmosphere Pass处理。

7.2、光散射*

该Pass计算在上面的ComputeLightGrid遍历期间分配给光照体积纹理的阴影方向光,Sky light和Local light的每个单元的光散射和消光。它还使用历史缓冲区(本身是3D纹理)在计算着色器输出(光散射,消光)上使用时间抗锯齿,可改善每个网格单元的散射光质量。

7.3、最终整合*

此过程仅在Z维度上对3D纹理进行raymarch,并累积散射的光和透射率,并将结果存储到相应的单元格中。

8、BasePass

这是渲染不透明材料,读取静态光并将其保存到G缓冲区的主要步骤。如我们所见,在渲染之前,已清除了GBuffer中的6个渲染目标。

这些对象上用于最终渲染的actual materials:M_Basic_Floor,M_Chair,M_Brick_Clay_Old,M_Statue,M_Rock_Marble_Polished,M_Rock,M_Wood_Walnut,M_Wood_Walnut。结果,此过程受着色器复杂性的影响很大。还要注意,这个pass中,每个drawcall是基于每种材质的,而不是像Z-prepass中那样是基于Mesh的实例。因此,在渲染优化的过程中,请注意Mesh上的材质插槽数量

不同G缓冲区渲染目标的示例:材质基础颜色/法线/材质属性/烘焙的照明。

注意,大多数时候,缓冲器的不同通道具有不同的编码信息。我们可以从以下引擎代码中查看详细信息DeferredShadingCommon.ush

/** Populates OutGBufferA, B and C */
void EncodeGBuffer(...)
{
    ...
	OutGBufferA.rgb = EncodeNormal( GBuffer.WorldNormal );
	OutGBufferA.a = GBuffer.PerObjectGBufferData;

	OutGBufferB.r = GBuffer.Metallic;
	OutGBufferB.g = GBuffer.Specular;
	OutGBufferB.b = GBuffer.Roughness;
	OutGBufferB.a = EncodeShadingModelIdAndSelectiveOutputMask(GBuffer.ShadingModelID, GBuffer.SelectiveOutputMask);

	OutGBufferC.rgb = EncodeBaseColor( GBuffer.BaseColor );
	OutGBufferC.a = GBuffer.GBufferAO;

	OutGBufferD = GBuffer.CustomData;
	OutGBufferE = GBuffer.PrecomputedShadowFactors;
    ...
}

9、Velocity

保存每个顶点的速度(稍后用于运动模糊和时间抗锯齿)。

10、AO

在此Pass中,LightCompositionTasks_PreLighting主要计算AmbientOcclusion。首先输出低分辨率AO,然后输出高分辨率AO,最后将结果应用于场景颜色。

11、Lighting

终于到了处理光照的部分了,在这个pass中,unreal将计算Lighting信息,并将其应用到场景中。

11.1、Non Shadowed Lights

首先,Pass将处理NonShadowedLights。非阴影光包括:

  1. 简单的灯光,例如每个粒子照明,以及
  2. 不产生阴影的正常场景灯。

两者之间的区别在于,普通场景灯光在渲染时会使用depth bounds test,以避免对Light bound之外的像素进行光照处理。

StandardDeferredSimpleLights中,每个DrawIndexed用于每个粒子光。如我们所见,它们是按每个粒子处理的,非常昂贵。因此,应该尽量避免使用过多的粒子照明。

Lighting被计算到到SceneColourDeferred缓冲区中。

11.2 Shadowed Lights

11.3、Inject Translucent Volume

虚幻技术对半透明表面进行照明的方法包括将光注入2个体积纹理中。这两个纹理存储到达每个体积单元(纹理TranslucentVolumeX)的光(阴影+衰减)的球谐函数表示以及每个光源的近似光方向(纹理TranslucentVolumeDirX)。

渲染器维护两组这样的纹理,一组用于靠近需要更高分辨率照明的相机道具另一组用于更远距离的对象,而高分辨率照明并不那么重要。

请注意,从之前的NonShadowedLights传递来看,似乎简单的灯光似乎根本没有写入半透明的灯光体积,因此InjectSimpleLightsTranslucentLighting为空。

11.3、Shadowed Lights

此遍历是在每个灯光上完成的-1个方向光、2个固定光和2个可移动光,因为它们都是投射阴影的。对于每盏灯,都需要执行以下步骤:

  1. ShadowProjectionOnOpaque - 不透明阴影投影
  2. InjectTranslucentVolume - 注入半透明体积
  3. StandardDeferredLighting - 标准延迟照明

作为最后一步,在FilterTranslucentVolume中过滤(对于两个级联)半透明照明体积(translucency lighting volumes),以在处理半透明道具/效果的照明效果时,抑制锯齿效果。

12、Reflection

在这个阶段,Unreal计算并应用反射效果。ScreenSpaceReflections使用Hi-Z缓冲区来加快光线行进相交的计算-针对较粗糙表面就使用更低mip的贴图,针对更光滑的表面则使用高mip的贴图从而实现更好的反射效果。

然后ReflectionEnvironmentAndSky将环境反射捕获考虑在内。环境反射探针是在游戏启动期间生成的,它们仅捕获静态几何体。每个探测器将捕获的反射存储在mipmapped立方体贴图中。

13、Atmosphere and Fog

请注意,这里还有另一个粒子传递GPUParticles_PostRenderOpaque。

14、Translucency

从这里开始,引擎最终开始处理半透明的物体(在我的案例中是2个雕塑和火的粒子效果)。

透明道具会受到局部和定向光,环境反射,雾气等的影响。默认情况下,渲染器使用高质量的着色器进行渲染透明道具。这个过程中会采样下面这些信息:

  1. 大气模拟预先计算的纹理,
  2. 烘焙的光照贴图数据,
  3. 半透明照明体积,其中包含来自方向照明和
  4. 局部的灯光信息和
  5. 反射探针立方体贴图,并使用它们来计算照明。

(译者注:原文中似乎不太对,我按照我的理解修改了一下。)

在此阶段,需要大量以前的渲染数据来进行半透明渲染,这就是为什么半透明昂贵的原因。

15、Distortion-失真

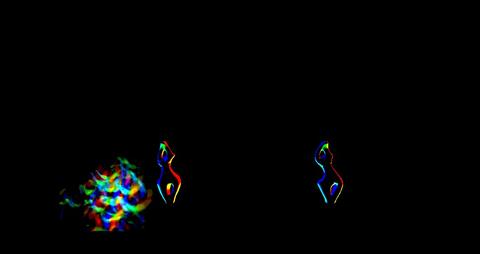

再次渲染透明道具和粒子(设置为折射),以写出具有失真矢量的全分辨率缓冲区,该失真矢量随后将用于计算折射。模板缓冲区在此过程中也处于活动状态,以标记需要折射的像素。

16、PostProcessing

在此阶段,渲染器将时间抗锯齿,运动模糊,自动曝光计算,光晕和色调映射等应用于主要渲染目标。

17、Wrap Up

在文章《如何虚幻渲染一帧》之后,我建立了自己的场景,并使用RenderDoc捕获了该帧,只是试图修改结果以供将来参考。我将继续回到这里,以添加有关渲染管道的更多见解。
