上周做了一个语义分割的综述报告,现在把报告总结成文章。这篇文章将分为三个部分:
1.语义分割基本介绍:明确语义分割解决的是什么问题。
2.从FCN到Deeplab v3+:解读语义分割模型的发展,常用方法与技巧
3.代码实战中需要注意的问题。

一.语义分割基本介绍

1.1 概念

语义分割(semantic segmentation) : 就是按照“语义”给图像上目标类别中的每一点打一个标签,使得不同种类的东西在图像上被区分开来。可以理解成像素级别的分类任务。

输入: (H*W*3)就是正常的图片

输出: ( H*W*class )可以看为图片上每个点的one-hot表示,每一个channel对应一个class,对每一个pixel位置,都有class数目 个channel,每个channel的值对应那个像素属于该class的预测概率。

figure1


1.3评价准则

1.像素精度(pixel accuracy ):每一类像素正确分类的个数/ 每一类像素的实际个数。

2.均像素精度(mean pixel accuracy ):每一类像素的精度的平均值。

2.平均交并比(Mean Intersection over Union):求出每一类的IOU取平均值。IOU指的是两块区域相交的部分/两个部分的并集,如figure2中 绿色部分/总面积。

4.权频交并比(Frequency Weight Intersection over Union):每一类出现的频率作为权重

figure2


二.从FCN 到Deeplab V3+ :语义分割的原理和常用技巧

2.1 FCN

FCN是语义分割的开山之作,主要特色有两点:

1.全连接层换成卷积层

2.不同尺度的信息融合FCN-8S,16s,32s

看详细讲解 推荐:

ZOMI:全卷积网络 FCN 详解zhuanlan.zhihu.com图标


2.1.1 全连接层换成卷积层

figure3


以Alexnet的拓扑结构为例

原本的结构:224大小的图片经过一系列卷积,得到大小为1/32 = 7的feature map,经过三层全连接层,得到基于FC的分布式表示。

我们把三层全连接层全都换成卷积层,卷积核的大小和个数如下图中间行所示,我们去掉了全连接层,但是得到了另外一种基于不同channel的分布式表示:Heatmap

举一个例子,我们有一个大小为384的图片,经过替换了FC的Alexnet,得到的是6*6*1000的Heatmap,相当于原来的Alexnet 以stride = 32在输入图片上滑动,经过上采样之后,就可以得到粗略的分割结果。

figure4

2.1.2 不同尺度的信息融合

就像刚刚举的Alexnet的例子,对于任何的分类神经网络我们都可以用卷积层替换FC层,只是换了一种信息的分布式表示。如果我们直接把Heatmap上采样,就得到FCN-32s。如下图

figure5

但是我们知道,随着一次次的池化,虽然感受野不断增大,语义信息不断增强。但是池化造成了像素位置信息的丢失:直观举例,1/32大小的Heatmap上采样到原图之后,在Heatmap上如果偏移一个像素,在原图就偏移32个像素,这是不能容忍的。

见figure6,前面的层虽然语义信息较少,但是位置信息较多,作者就把1/8 1/16 1/32的三个层的输出融合起来了。先把1/32的输出上采样到1/16,和Pool4的输出做elementwose addition , 结果再上采样到1/8,和Pool3的输出各个元素相加。得到1/8的结果,上采样8倍,求Loss。

figure6


2.2 U-net

figure7

U-net用于解决小样本的简单问题分割,比如医疗影片的分割。它遵循的基本原理与FCN一样:

1.Encoder-Decoder结构:前半部分为多层卷积池化,不断扩大感受野,用于提取特征。后半部分上采样回复图片尺寸。

2.更丰富的信息融合:如灰色剪头,更多的前后层之间的信息融合。这里是把前面层的输出和后面层concat(串联)到一起,区别于FCN的逐元素加和。不同Feature map串联到一起后,后面接卷积层,可以让卷积核在channel上自己做出选择。注意的是,在串联之前,需要把前层的feature map crop到和后层一样的大小。


2.3 SegNet

figure 8

在结构上看,SegNet和U-net其实大同小异,都是编码-解码结果。区别在意,SegNet没有直接融合不同尺度的层的信息,为了解决为止信息丢失的问题,SegNet使用了带有坐标(index)的池化。如下图所示,在Max pooling时,选择最大像素的同时,记录下该像素在Feature map的位置(左图)。在反池化的时候,根据记录的坐标,把最大值复原到原来对应的位置,其他的位置补零(右图)。后面的卷积可以把0的元素给填上。这样一来,就解决了由于多次池化造成的位置信息的丢失。

figure9


2.4 Deeplab V1


figure10

这篇论文不同于之前的思路,他的特色有两点:

1.由于Pooling-Upsample会丢失位置信息而且多层上下采样开销较大,把控制感受野大小的方法化成:带孔卷积(Atrous conv)

2.加入CRF(条件随机场),利用像素之间的关连信息:相邻的像素,或者颜色相近的像素有更大的可能属于同一个class。


2.4.1 Atrous Conv

如右下图片所示,一个扩张率为2的带孔卷积接在一个扩张率为1的正常卷积后面,可以达到大小为7的感受野,但是输出的大小并没有减小,参数量也没有增大。

figure 11

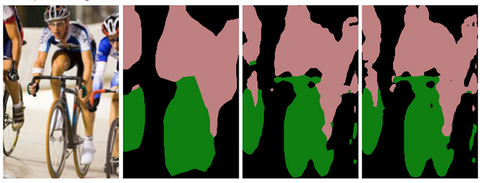

2.4.2 条件随机场CRF

2.5 PSPnet

figure12

原理都大同小异,前面的不同level的信息融合都是融合浅层和后层的Feature Map,因为后层的感受野大,语义特征强,浅层的感受野小,局部特征明显且位置信息丰富。

PSPnet则使用了空间金字塔池化,得到一组感受野大小不同的feature map,将这些感受野不同的map concat到一起,完成多层次的语义特征融合。


2.6 Deeplab V2

figure 13

Deeplab v2在v1的基础上做出了改进,引入了ASPP(Atrous Spatial Pyramid Pooling)的结构,如上图所示。我们注意到,Deeplab v1使用带孔卷积扩大感受野之后,没有融合不同层之间的信息。

ASPP层就是为了融合不同级别的语义信息:选择不同扩张率的带孔卷积去处理Feature Map,由于感受野不同,得到的信息的Level也就不同,ASPP层把这些不同层级的feature map concat到一起,进行信息融合。


2.7 Deeplab v3

Deeplab v3在原有基础上的改动是:

1.改进了ASPP模块

2.引入Resnet Block

3.丢弃CRF

figure14

新的ASPP模块:

1.加入了Batch Norm

2.加入特征的全局平均池化(在扩张率很大的情况下,有效权重会变小)。如图14中的(b)Image Pooling就是全局平均池化,它的加入是对全局特征的强调、加强。

在旧的ASPP模块中:我们以为在扩张率足够大的时候,感受野足够大,所以获得的特征倾向于全局特征。但实际上,扩张率过大的情况下,Atrous conv出现了“权值退化”的问题,感受野过大,都已近扩展到了图像外面,大多数的权重都和图像外围的zero padding进行了点乘,这样并没有获取图像中的信息。有效的权值个数很少,往往就是1。于是我们加了全局平均池化,强行利用全局信息。


2.8 Deeplab v3+

可以看成是把Deeplab v3作为编码器(上半部分)。后面再进行解码,并且在解码的过程中在此运用了不同层级特征的融合。

此外,在encoder部分加入了Xception的结构减少了参数量,提高运行速递。关于Xception如何减少参数量,提高速度。建议阅读论文 : Mobilenet

https://arxiv.org/pdf/1704.04861.pdfarxiv.org


2.9 套路总结

看完这么多论文,会发现他们的方法都差不多,总结为一下几点。在自己设计语义分割模型的时候,遵循一下规则,都是可以涨点的。但是要结合自己的项目要求,选择合适的方法。

1.全卷积网络,滑窗的形式

2.感受野的控制: Pooling+Upsample => Atrous convolution

3.不同Level的特征融合: 统一尺寸之后Add / Concat+Conv, SPP, ASPP…

4.考虑相邻像素之间的关系:CRF

6.在条件允许的情况下,图像越大越好。

5.分割某一个特定的类别,可以考虑使用先验知识+ 对结果进行图像形态学处理

6.此外还有一些其他的研究思路:实时语义分割,视频语义分割
