某日工作室学妹问我,看视频学人工智能好枯燥,有没有实际项目可以实践下?

正巧室友刚做了一个识别剪刀石头布的图像识别程序

于是脑洞大开

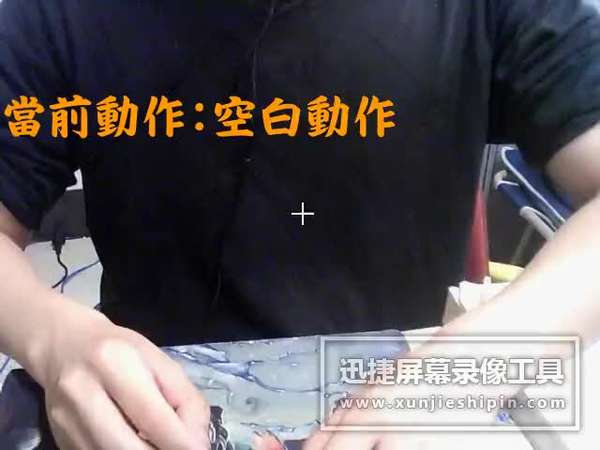

改造了一下,做了这个识别结印手势来发动忍术的小游戏。

演示视频:

https://www.zhihu.com/video/994141709206446080

这里我就把项目整理成教程,让大家都能做脑洞大开的创作。

感谢室友陆玄青提供的简单图像识别源码

改造后的识别手势玩火影忍者忍术源码在这里


本项目不要求有人工智能基础,但要有python基础


需要的环境

  • tensorflow1.1
  • keras
  • opencv
  • python3
  • ffmpeg
  • PIL
  • pathlib
  • shutil
  • imageio
  • numpy
  • pygame
  • 一个摄像头

整体流程

  1. 下载源码后,用jupyternotebook打开tutorial.ipynb文件,按照里面的教程,一步一步运行,全部运行过后,就得到训练好的能识别手势的神经网络模型文件
  2. 运行model文件夹下的predict.py,即可开始试玩

注意事项

我用的vscode编辑器,把当前工作路径设置为 NARUTO_game 这个主文件夹,并以此设置相关的相对路径,若直接cd到model文件夹来运行predict.py文件,需要手动调整源码中的相对路径


其实教程具体操作已经全部写在tutorial.ipynb里了,为让大家更直观了解整个操作过程,这里就把tutorial.ipynb里的文字复制搬运到这里来。




Step1 - 采集数据

  1. 用手机拍摄视频记录你想要识别的物体。每段视频中只能包含一种物体,时长10~30秒,每个物体可以拍摄多段视频。视频尽量用4:3或1:1的长宽比,分辨率越好(注意是低)。
  2. 进入data/video文件夹,为每种物体(手势)新建一个文件夹,然后把相应的视频导入进去。例如我拍摄了5段关于猫的视频和3段关于狗的视频,就在data/video文件夹下新建dog、cat两个文件夹,然后把把猫的视频全部放进cat文件夹,把狗的视频全部放进dog文件夹,视频的文件名无所谓。

识别结印手势的话我分了14类,12个结印为一类,空白动作为1类,还增加了一个取消动作(虽然这次并没有用到),一共14类。视频文件太大我就没传到github源码上了,大家可以自己用电脑摄像头录一下。


Step2 - 数据处理

在这一步,我们需要把视频转成图片,然后按照60%、20%、20%的比例拆分成训练集(training set)、验证集(validation set)、和测试集(test set)。
为了节省大家时间,我事先已经写好了相关的代码(utils.py),大家只要按照提示进行调用即可完成这一步骤。

import utils

#################### 以下是你可以修改的部分 ####################
fps = 5 # fps是视频的采样率,即每秒中采集多少张图片,建议设置为5~10
# 每张图片的大小,根据你原始视频的比例进行缩放,建议不要超过300x300
# 训练所需时间会和图像的像素数量成正比,建议设置得小一点,如160x120
width = 160
height = 90
#################### 以上是你可以修改的部分 ####################

utils.process_videos(fps, target_size=(width, height))


Step3 - 数据增强

把一张原始图片经过拉伸、旋转、斜切、反转等操作,可以生产若干新的不同的图片,用以扩充训练集数据量,有助于提高模型的预测准确性

from keras.preprocessing.image import ImageDataGenerator
from pathlib import Path

# 设置train,val,test的目录
base_dir = Path('data')
train_dir = base_dir/'train'
val_dir = base_dir/'val'
test_dir = base_dir/'test'

# 创建train和val图像生成器,它们会不断地产生出新的图片

#################### 以下是你可以修改的部分 ####################
train_datagen = ImageDataGenerator(rescale=1./255,
                                   rotation_range=10,
                                   width_shift_range=0.2,
                                   height_shift_range=0.2,
                                   shear_range=0.2,
                                   zoom_range=0.2,
                                   horizontal_flip=False,
                                   vertical_flip=True,
                                   fill_mode='nearest')
#################### 以上是你可以修改的部分 ####################

train_generator = train_datagen.flow_from_directory(train_dir, target_size=(height,width))
val_generator = train_datagen.flow_from_directory(val_dir, target_size=(height,width))

# test的时候是模拟真实环境,所以要使用原始图片,不要对图片进行任何操作
test_datagen = ImageDataGenerator(rescale=1./255)
test_generator = test_datagen.flow_from_directory(test_dir, target_size=(height,width))


Step4 - 搭建卷积神经网络

在这一步我们要搭建神经网络的架构。
图像识别的常见方法是通过卷积操作提取图片中的特征,然后将特征输入到神经网络中,最后神经网络输出结果。所以在这一阶段,我们要分别准备卷积和神经网络两个部分


4.1 - 卷积部分


迁移学习(transfer learning)

对图像进行卷积操作需要耗费大量计算资源,并且训练需要巨大的数据量,一般个人是搞不定这事的。
好消息是人们发现了一个有趣的现象:训练出来用于识别A物体的卷积神经网络,它的卷积部分也能够很好地被用于识别B物体。
所以我们可以把人家已经训练好的NB的卷积神经网络借来用,这就是迁移学习。


载入VGG16

VGG16是一个非常经典的卷积神经网络,16代表有16个层,前13层是卷积层,后3层是全连阶层。我们需要使用它的前13个卷积层,并且使用这些层的权值,用来从图像中提取特征。然后把提取后的特征输入到我们自己的神经网络中进行识别。

import keras as K

# load pretrained model and weights
conv_layers = K.applications.VGG16(include_top=False, input_shape=(height,width,3))
conv_layers.trainable = False
print('per-trained model has been loaded')


4.2 - 神经网络部分

model = K.models.Sequential()
model.add(conv_layers)#载入VGG16的卷积部分
model.add(K.layers.Flatten())#拉平成一维
n_classes = len(utils.get_child_dir_names(base_dir/'video'))

# 以下是你可以修改的部分
model.add(K.layers.Dense(2048, activation='relu'))
model.add(K.layers.Dropout(0.5))
model.add(K.layers.Dense(2048, activation='relu'))
model.add(K.layers.Dropout(0.5))
# 以上是你可以修改的部分

model.add(K.layers.Dense(n_classes, activation='softmax'))
print('以下是神经网络的架构:')
model.summary()

Step5 - 训练及验证

可以尝试选择不同的优化器和优化器参数(Keras文档),好的优化器能让训练结果尽快收敛并获得更高的准确率

model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['acc'])
print('优化器设置完毕')

下面开始训练,为了节省时间只设置了迭代20次。你可以尝试不同迭代次看看它数对最终结果的影响

n_epochs = 20
n_train_samples = utils.count_jpgs(train_dir)#训练集图片总数
n_val_samples = utils.count_jpgs(val_dir)#val集图片总数
batch_size = 32
history = model.fit_generator(train_generator, steps_per_epoch=n_train_samples/batch_size, epochs=n_epochs,
                              validation_data=val_generator, validation_steps=n_val_samples/batch_size, verbose=2)
print('训练完毕')

画图看一下训练效果

from matplotlib import pyplot as plt

fig = plt.figure(figsize=(8,4), dpi=100)
plt.plot(range(n_epochs), history.history['acc'], 'c', label='Training Accuracy', aa=True)
plt.plot(range(n_epochs), history.history['val_acc'], 'darkorange', label='Validation Accuracy', aa=True)
plt.legend()
plt.xlabel('epoch')
plt.ylabel('Accuracy')
plt.ylim(0,1)
plt.grid()
plt.show()


怎么看训练的结果好不好
好的情况
总体上来看,train和val的正确率都随着迭代次数增加而上升,并且最后收敛于某一个比较高的数值。
两种不好的情况


1.欠拟合(under-fitting)

train和val的正确率都比较低。 造成这种情况的原因有很多,常见的有:数据量不够大、神经网络设计得不合理、优化器选择不合理、迭代次数不够


2.过拟合(over-fitting)

train的正确率很高,但是val正确率很低。 这种情况代表模型的泛化能力不好,它完全适应了训练集的数据(可以接近100%的正确率),但是不适用于验证集的数据。 解决方法是使用在Dense层后追加Dropout层或是在Densse层的选项中设置regularizer


Step6 - 测试

如果上面的验证结果还不错,那恭喜你就快要成功了! 最后我们用测试集的数据来测试一下

n_test_samples = utils.count_jpgs(test_dir)
_, test_acc = model.evaluate_generator(test_generator, steps=n_test_samples/batch_size)
print('测试正确率:{}'.format(test_acc))


Step7 - 拍张照,让程序来判断它是什么

拍一张照,上传到 data/x 文件夹中,默认文件名是 myimage.jpg。如果你保存了其它文件名或是其它文件夹,需要修改下方代码中的路径。

先显示一下图片看看对不对

from PIL import Image

path = 'data/test/辰/chen_0.jpg'
img = Image.open(path)
img.show()

让程序来预测试试吧

x = utils.preprocess(img, (width, height))
y = model.predict(x)[0]
class_indices = train_generator.class_indices#获得文件夹名的和类的序号对应的字典
class_indices_reverse={v:k for k,v in class_indices.items()}#反转字典的索引和内容值

utils.show_pred(y,class_indices_reverse)


Optional - 用自己电脑的摄像头做实时预测

先保存训练好的模型文件

model.save('model/NARUTO.h5')
utils.save_confg(class_indices_reverse,input_size=(160,90),fp='model/config.json')
print('保存成功')

然后运行其中model文件夹下的的predict.py即可。

这里有个注意事项:我用的vscode编辑器,把当前工作路径设置为 NARUTO_game 这个主文件夹,并以此设置相关的相对路径,若直接cd到model文件夹来运行predict.py文件,需要手动调整源码中的相对路径


然后predict.py文件里大部分是关于如何根据识别到的图像结果,来做出放音效,放gif特效等操作,就不展开细讲每一步在做什么了,大家可以自己发挥想象力去改造。

用到的一些音效、gif图、字体也都放在源码仓库里了。


# coding=utf-8
from keras import models
import numpy as np
import cv2
import json
import os
from PIL import Image, ImageDraw, ImageFont
import pygame,time

def load_config(fp):
    with open(fp,encoding='UTF-8') as f:
        config = json.load(f, encoding='UTF-8')
        indices = config['indices']
        input_size = config['input_size']
        return indices, input_size


def decode(preds, indices):
    results = []
    for pred in preds:
        index = pred.argmax()
        result = indices[str(index)]
        results.append(result)
        result = results[0]

    return result


def preprocess(arr, input_size):
    input_size = tuple(input_size)
    # resize
    x = cv2.resize(arr, input_size)
    # BGR 2 RGB
    x = cv2.cvtColor(x, cv2.COLOR_BGR2RGB)
    x = np.expand_dims(x, 0).astype('float32')
    x /= 255
    return x

def put_text_on_img(img,
                    text='文字信息',
                    font_size = 50,
                    start_location = (100, 0),
                    font_color = (255, 255, 255),
                    fontfile = 'model/font.ttf'):
    '''
    读取opencv的图片,并把中文字放到图片上

    font_size = 100             #字体大小
    start_location = (0, 0)     #字体起始位置
    font_color = (0, 0, 0)      #字体颜色
    fontfile = 'model/font.ttf' #字体文件
    '''
    # cv2读取图片

    cv2img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) # cv2和PIL中颜色的hex码的储存顺序不同
    pilimg = Image.fromarray(cv2img)

    # PIL图片上打印汉字
    draw = ImageDraw.Draw(pilimg) # 图片上打印
    font = ImageFont.truetype(fontfile, font_size, encoding="utf-8") # 参数1:字体文件路径,参数2:字体大小
    draw.text(start_location, text, font_color, font=font) # 参数1:打印坐标,参数2:文本,参数3:字体颜色,参数4:字体

    # PIL图片转cv2 图片
    convert_img = cv2.cvtColor(np.array(pilimg), cv2.COLOR_RGB2BGR)
    # cv2.imshow("图片", cv2charimg) # 汉字窗口标题显示乱码
    return convert_img

def playBGM():
    bgm_path = r'audio/BGM.mp3'
    pygame.mixer.init()


    pygame.mixer.music.load(bgm_path)
    pygame.mixer.music.set_volume(0.2)
    pygame.mixer.music.play(loops=-1)

def playsound(action):
    sound_path1 = 'audio/test1.wav'
    sound_path2 = 'audio/test2.wav'
    sound_path3 = 'audio/huituzhuansheng.wav'
    sound_path4 = 'audio/yingfenshen.wav'

    if action == "寅":
        sound1 = pygame.mixer.Sound(sound_path2)
        sound1.set_volume(0.3)
        sound1.play()

    elif action == "申":
        sound1 = pygame.mixer.Sound(sound_path1)
        sound1.set_volume(0.5)
        sound1.play()
    elif action == '酉':
        sound1 = pygame.mixer.Sound(sound_path3)
        sound1.set_volume(1)
        sound1.play()
    elif action == "丑":
        sound1 = pygame.mixer.Sound(sound_path4)
        sound1.set_volume(1)
        sound1.play()

    else:
        pass

def add_gif2cap(cap, pngimg):
    # I want to put logo on top-left corner, So I create a ROI
    rows1,cols1,channels1 = cap.shape
    rows,cols,channels = pngimg.shape

    roi = cap[(rows1-rows)//2:(rows1-rows)//2+rows, (cols1-cols)//2:(cols1-cols)//2+cols ]

    # Now create a mask of logo and create its inverse mask also
    img2gray = cv2.cvtColor(pngimg,cv2.COLOR_BGR2GRAY)
    ret, mask = cv2.threshold(img2gray, 180, 255, cv2.THRESH_BINARY)
    mask_inv = cv2.bitwise_not(mask)

    # Now black-out the area of logo in ROI
    img1_bg = cv2.bitwise_and(roi,roi,mask = mask_inv)

    # Take only region of logo from logo image.
    img2_fg = cv2.bitwise_and(pngimg,pngimg,mask = mask)

    # Put logo in ROI and modify the main image
    dst = cv2.add(img1_bg,img2_fg)
    cap[(rows1-rows)//2:(rows1-rows)//2+rows, (cols1-cols)//2:(cols1-cols)//2+cols] = dst

    return cap

def add_gif2cap_with_action(action, cap, png_num):
    if action == "寅":
        pngpath = 'image/shuilongdan/png/action-%02d.png'%(png_num)
        pngimg = cv2.imread(pngpath)
        pngimg = cv2.resize(pngimg,None,fx=0.8, fy=0.8, interpolation = cv2.INTER_CUBIC)
        cap = add_gif2cap(cap, pngimg)
        return cap
    else:
        return cap



def main():
    indices, input_size = load_config('model/config.json')
    model = models.load_model('model/NARUTO.h5')
    cap = cv2.VideoCapture(0)
    counter = 0
    counter_temp = 0 #计数器
    action = "子"
    playBGM()
    png_num = 1 #用于计数动画图片序号的变量
    while True:
        _, frame_img = cap.read()
        # predict
        x = preprocess(frame_img,input_size)
        y = model.predict(x)
        action = decode(y,indices)

        #播放音效,且每次播放间隔50个帧
        counter+=1
        if counter == 2:
            #触发音效
            playsound(action)
            counter += 1
        if counter == 50:
            counter = 0

        #显示动作名
        frame_img = put_text_on_img(
            img= frame_img,
            text= "當前動作:"+action,
            font_size = 50,
            start_location = (0, 100),
            font_color = (255, 150, 0)

        )
        #触发动画
        if action == "寅":
            frame_img = add_gif2cap_with_action(action, frame_img, png_num)
            png_num += 1
            if png_num >=37:#水龙弹动画有37帧
                png_num=0

        #show image
        cv2.imshow('webcam', frame_img)

        #按Q关闭窗口
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
    cv2.destroyAllWindows()
    cap.release()


if __name__ == '__main__':
    main()
   # playBGM()

写在最后

我自己代码水平不高,可能引起知乎读者不适

因为编程和AI只是上学期才开始自学的 ಠᴗಠ

真正的专业是工业设计(〃´-ω・)

跟知乎人工智能大神没法比

正在努力学习python和AI中
