序言

随着NVMe SSD的普及,老主板也要上NVMe,我大771还要再战十年!

PM953是三星的服务器NVMe SSD,有2.5寸U.2接口和M.2 22110两种规格,均有豪华的掉电保护设计,容量为480G的整倍数。


产品规格

网上只能找到2.5寸版本的PDF,但考虑到同一型号产品主控和颗粒均一致M.2的数据应该也通用。

可以注意到寿命大约在1400PE多一点,考虑到毕竟是TLC算不错了。

P45北桥理应支持PCIe 2.0,不知为何这里识别为1.0


杂牌转接卡,22110的超长转接卡淘宝上也不多

正面布满了储能电容

可能是因为正面的电容占的空间实在太多,所以PM953背面上也有两片颗粒和一片缓存。


装机

本来为了能让P45强行启动NVMe,我已经做好了折腾clover的准备,clover是一个模拟的UEFI环境且内置NVMe驱动,网上已经有不少人使用它成功在X58上引导NVMe SSD。

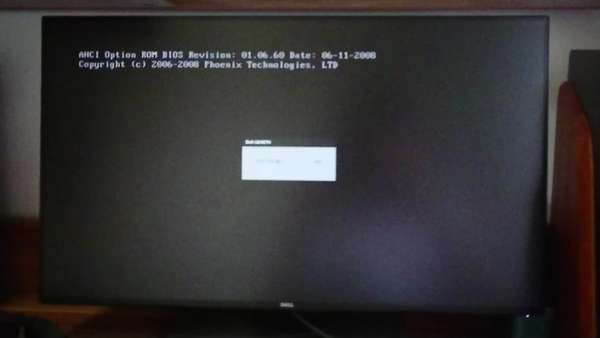

但出乎意料的是,三星的这块企业级SSD竟然自带Option ROM,也就是可以直接从P45的古董BIOS直接识别并引导,免去了很多麻烦。

至于有哪些NVMe SSD支持Option ROM,网上的资料也很少,除了浦科特的几篇广告文,我所知道的就只剩Intel 750了。

安装NVMe SSD之后主板的硬盘灯就瞎了,完全不会有任何闪动,转接卡上的蓝色LED就开始了疯狂闪烁。


平台

CPU:Intel Xeon E5450 @ 3.6GHz (FSB 1600MHz)

主板:捷波悍马 HI04-GT (P45+ICH10)

内存:金士顿 2GB x4 DDR2 800

操作系统:Windows 10 Pro 1803 64-bit

控制器驱动:系统内置


测试软件:

AS SSD Benchmark 2.0(存在BUG)

CrystalDiskMark 6.0.1

TxBENCH 0.9.5 beta

ATTO Disk Benchmark 2.4.7

Anvil’s Storage Benchmark 1.1.0


所有的测试均在安装系统后进行


跑分



运行AS SSD测试至4K多线程时,电脑会发生严重的卡顿,甚至黑屏,最后得到的4K多线程速度异常偏高。







最后上一段开机速度录屏

P45主板NVMe SSD极限开机https://www.zhihu.com/video/1008477231794044928

除了内存不是顶配以外,CPU和SSD都已经是775平台的极限,P45最快开机速度也就这样了
