一文读懂CRNN+CTC文字识别

文字识别也是图像领域一个常见问题。然而,对于自然场景图像,首先要定位图像中的文字位置,然后才能进行识别。

所以一般来说,从自然场景图片中进行文字识别,需要包括2个步骤:

  • 文字检测:解决的问题是哪里有文字,文字的范围有多少
  • 文字识别:对定位好的文字区域进行识别,主要解决的问题是每个文字是什么,将图像中的文字区域进转化为字符信息。

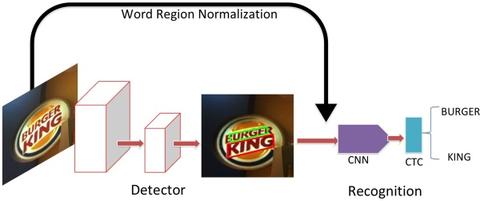

图1 文字识别的步骤

对于文字检测不了解的读者,请参考本专栏文章:

场景文字检测—CTPN原理与实现zhuanlan.zhihu.com图标

本文的重点是如何对已经定位好的文字区域图片进行识别。

最简单的文字识别基于单字符定位+分类,即定位单个文字区域后直接进行分类。

图2 文字检测定位文字图像区域

基于RNN文字识别算法主要有两个框架:


图3 基于RNN文字识别2种基本算法框架
  1. CNN+RNN+CTC(CRNN+CTC)

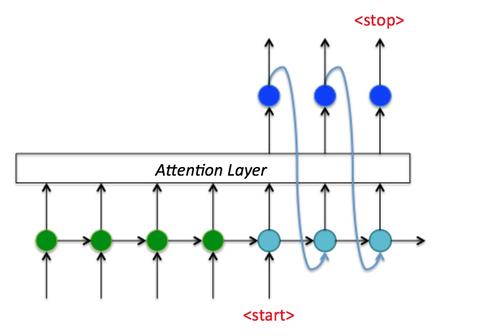

  2. CNN+Seq2Seq+Attention

本文主要介绍第一种框架CRNN+CTC,对应代码(Tensorflow实现)如下,本文介绍的CRNN网络结构都基于此代码。另外该代码已经支持不定英文识别。

bai-shang/crnn_ctc_ocr_tfgithub.com图标

CRNN基本网络结构

图4 CRNN网络结构(此图按照本文给出的github实现代码画的)

整个CRNN网络可以分为三个部分:

假设输入图像大小为 (32, 100,3),注意提及图像都是 (\text{Height},\text{Width},\text{Channel}) 形式。

  • Convlutional Layers

这里的卷积层就是一个普通的CNN网络,用于提取输入图像的Convolutional feature maps,即将大小为 (32, 100,3) 的图像转换为 (1,25,512) 大小的卷积特征矩阵,网络细节请参考本文给出的实现代码。

  • Recurrent Layers

这里的循环网络层是一个深层双向LSTM网络,在卷积特征的基础上继续提取文字序列特征。对RNN不了解的读者,建议参考:

完全解析RNN, Seq2Seq, Attention注意力机制zhuanlan.zhihu.com图标

所谓深层RNN网络,是指超过两层的RNN网络。对于单层双向RNN网络,结构如下:

图5 单层双向RNN网络

而对于深层双向RNN网络,主要有2种不同的实现:

tf.nn.bidirectional_dynamic_rnn
图6 深层双向RNN网络
tf.contrib.rnn.stack_bidirectional_dynamic_rnn
图7 stack形深层双向RNN网络

在CRNN中显然使用了第二种stack形深层双向结构。

由于CNN输出的Feature map是(1,25,512)大小,所以对于RNN最大时间长度 T=25 (即有25个时间输入,每个输入 x_t 列向量有 D=512 )。

  • Transcription Layers

将RNN输出做softmax后,为字符输出。

关于代码中输入图片大小的解释:

在本文给出的实现中,为了将特征输入到Recurrent Layers,做如下处理:

  • 首先会将图像在固定长宽比的情况下缩放到 32\times W\times3 大小( W 代表任意宽度)
  • 然后经过CNN后变为 1\times (W/4)\times512
  • 针对LSTM设置 T=(W/4) ,即可将特征输入LSTM。

所以在处理输入图像的时候,建议在保持长宽比的情况下将高缩放到 32,这样能够尽量不破坏图像中的文本细节(当然也可以将输入图像缩放到固定宽度,但是这样由于破坏文本的形状,肯定会造成性能下降)。

考虑训练Recurrent Layers时的一个问题:

图8 感受野与RNN标签的关系

对于Recurrent Layers,如果使用常见的Softmax cross-entropy loss,则每一列输出都需要对应一个字符元素。那么训练时候每张样本图片都需要标记出每个字符在图片中的位置,再通过CNN感受野对齐到Feature map的每一列获取该列输出对应的Label才能进行训练,如图9。

在实际情况中,标记这种对齐样本非常困难(除了标记字符,还要标记每个字符的位置),工作量非常大。另外,由于每张样本的字符数量不同,字体样式不同,字体大小不同,导致每列输出并不一定能与每个字符一一对应。

当然这种问题同样存在于语音识别领域。例如有人说话快,有人说话慢,那么如何进行语音帧对齐,是一直以来困扰语音识别的巨大难题。

图9

所以CTC提出一种对不需要对齐的Loss计算方法,用于训练网络,被广泛应用于文本行识别和语音识别中。

Connectionist Temporal Classification(CTC)详解

在分析过程中尽量保持和原文符号一致。

Connectionist Temporal Classification: Labelling Unsegmented Sequence Data with Recurrent Neural Networksftp.idsia.ch

整个CRNN的流程如图11。先通过CNN提取文本图片的Feature map,然后将每一个channel作为 D=512 的时间序列输入到LSTM中。

图10 CRNN+CTC框架

为了说明问题,我们定义:

  • CNN Feature map

Feature map的每一列作为一个时间片输入到LSTM中。设Feature map大小为 m\cdot T (图11中 m=512T=25 )。下文中的时间序列 t 都从 t=1 开始,即 1\leq t \leq T

定义为:

x=(x^1,x^2,...,x^T)\\

其中 x 每一列 x^t 为:

x^t=(x_1^t,x_2^t,...,x_m^t)\\

  • LSTM

LSTM的每一个时间片后接softmax,输出 y 是一个后验概率矩阵,定义为:

y=(y^1,y^2,...,y^t,...,y^T)\\

其中, y 的每一列 y^t 为:

y^t=(y^t_1,y^t_2,...,y^t_n)\\

其中 n 代表需要识别的字符集合长度。由于 y_i^t 是概率,所以服从概率假设:\sum_{k}{y_k^t}=1

y 每一列进行 \text{argmax}() 操作,即可获得每一列输出字符的类别。

那么LSTM可以表示为:

y=\texttt{NET}_w(x)\\

其中 w 代表LSTM的参数。LSTM在输入和输出间做了如下变换:

\texttt{NET}_w:(R^m)^T\rightarrow(R^n)^T\\

图11
  • 空白blank符号

如果要进行 L=\{a,b,c,...,x,y,z\} 的26个英文字符识别,考虑到有的位置没有字符,定义插入blank的字符集合:

L'=L\cup \{\text{blank}\}\\

其中blank表示当前列对应的图像位置没有字符(下文以-符号表示blank)。

  • 关于B 变换

定义变换 B 如下(原文是大写的 \beta ,知乎没这个符号):

B:L'^T\rightarrow L^{\leq T}\\

其中 L' 是上述加入blank的长度为 T 的字符集合,经过 B 变换后得到原始 L ,显然对于L的最大长度有 |L|\leq T

举例说明,当 T=12 时:

\begin{align*} B(\pi_1)&=B(--s\ t\ t\ a-t---e)=state\\ \end{align*}\\ B(\pi_2)=B(s\ s\ t-a\ a\ a-t\ e\ e-)=state\\ B(\pi_3)=B(--s\ t\ t\ a\ a-t\ e\ e-)=state\\ B(\pi_4)=B(s\ s\ t-a\ a-t---e)=state\\

对于字符间有blank符号的则不合并:

B(\pi_5)=B(-\ s\ t\ a-a\ t\ t\ e-\ e-)=staatee\\

当获得LSTM输出y后进行B变换,即可获得输出结果。显然 B 变换不是单对单映射,例如对于不同的\pi_1\sim \pi_4都可获得英文单词state。同时 |L|=|{state}| = 5\leq 12=T 成立。

那么CTC怎么做?

对于LSTM给定输入 x 的情况下,输出为 l 的概率为:

p(l|x)=\sum_{\pi \in B^{-1}(l)}{}p(\pi|x)\\

其中 \pi \in B^{-1}(l) 代表所有经过 B 变换后是 l 的路径 \pi

其中,对于任意一条路径 \pi 有:

p(\pi|x)=\prod_{t=1}^{T}y_{\pi_t}^t\ ,\ \forall \pi \in L'^T\\

注意这里的 y_{\pi_t}^t 中的 \pi_t ,下标 t 表示 \pi 路径的每一个时刻;而上面 \pi_1\sim \pi_4 的下标表示不同的路径。两个下标含义不同注意区分。

*注意上式 p(\pi|x)=\prod_{t=1}^{T}y_{\pi_t}^t 成立有条件,此项不做进一步讨论,有兴趣的读者请自行研究。

如对于 T=12 的路径 \pi_1 来说:

\pi_1=(--s\ t\ t\ a-t---e)\\ p(\pi_1|x)=y_-^1\cdot y_-^2\cdot y_s^3\cdot y_t^4\cdot y_t^5\cdot y_a^6\cdot y_-^7\cdot y_t^8\cdot y_-^9\cdot y_-^{10}\cdot y_-^{11}\cdot y_e^{12}\\

实际情况中一般手工设置 T\geq20 ,所以有非常多条 \pi \in B^{-1}(l) 路径,即 |B^{-1}(l)| 非常大,无法逐条求和直接计算 p(l|x) 。所以需要一种快速计算方法。

CTC的训练目标

图14

CTC的训练过程,本质上是通过梯度 \frac{\partial p(l|x)}{\partial w} 调整LSTM的参数 w ,使得对于输入样本为 \pi \in B^{-1}(l) 时使得 p(l|x) 取得最大。

例如下面图14的训练样本,目标都是使得 l=state 时的输出 p(l=\text{state}|x) 变大。

图14

CTC借用了HMM的“向前—向后”(forward-backward)算法来计算 p(l|x)

要计算 p(l|x) ,由于有blank的存在,定义路径 l' 为在路径 l 每两个元素以及头尾插入blank。那么对于任意的 l'_i 都有  l'_i \in L' (其中 L'=L\cup \{blank\} )。如:

l=state\\  l'=-s-t-a-t-e-\\

显然 |l'|=2|l|+1 ,其中 |l| 是路径的最大长度,如上述例子中 |l|=|state|=5

定义所有经 B 变换后结果是 l 且在 t 时刻结果为 l_k(记为\pi_t=l_k )的路径集合为 \{\pi|\pi\in B^{-1}(l),\pi_t=l_k\}

求导:

\begin{align} \frac{\partial p(l|x)}{\partial y_k^t}&=\frac{\partial \sum_{\pi \in B^{-1}(l)}{}p(\pi|x)}{\partial y_k^t}\\ &=\frac{\partial \sum_{\pi \in B^{-1}(l),\pi_t=l_k}{}p(\pi|x)}{\partial y_k^t}+\frac{\partial \sum_{\pi \in B^{-1}(l),\pi_t\ne l_k}{}p(\pi|x)}{\partial y_k^t} \end{align}\\

注意上式中第二项与 y_k^t 无关,所以:

\frac{\partial p(l|x)}{\partial y_k^t}=\frac{\partial \sum_{\pi \in B^{-1}(l),\pi_t=l_k}{}p(\pi|x)}{\partial y_k^t}

而上述 \frac{\partial p(l|x)}{\partial y_k^t} 就是恰好与概率 y_k^t 相关的路径,即 t 时刻都经过 l_k (\pi_t=l_k )。

举例说明,还是看上面的例子 \pi_1,\pi_2 (这里的下标 1,2 代表不同的路径):

图15

蓝色路径 \pi_1

B(\pi_1)=B(--s\ t\ t\ a-t---e)=state\\ p(\pi_1|x)=y_-^1\cdot y_-^2\cdot y_s^3\cdot y_t^4\cdot y_t^5\cdot y_a^6\cdot y_-^7\cdot y_t^8\cdot y_-^9\cdot y_-^{10}\cdot y_-^{11}\cdot y_e^{12}\\

红色路径 \pi_1

B(\pi_2)=B(s\ s\ t-a\ a\ a-t\ e\ e-)=state\\ p(\pi_2|x)=y_s^1\cdot y_s^2\cdot y_t^3\cdot y_-^4\cdot y_a^5\cdot y_a^6\cdot y_a^7\cdot y_-^8\cdot y_t^9\cdot y_e^{10}\cdot y_e^{11}\cdot y_-^{12}\\

还有 \pi_3,\pi_4 没有画出来。

\pi_1 ,\pi_2,\pi_3,\pi_4t=6 时恰好都经过 \pi_6=a (此处下标代表路径 \pit 时刻的字符)。所有类似于 \pi_1 ,\pi_2,\pi_3,\pi_4 经过 B 变换后结果是 l=state 且在 \pi_6=a 的路径集合表示为 \{\pi|\pi\in B^{-1}(l),\pi_6=a\}

观察 \pi_1 ,\pi_2,\pi_3,\pi_4 。记 \pi_1 蓝色为 b(blue)\pi_2 红色路径为 r(red)\pi_1,\pi_2 可以表示:

\pi_1=b=b_{1:5}+a_6+b_{7:12}\\ \pi_2=r=r_{1:5}+a_6+r_{7:12}\\

那么 \pi_3,\pi_4 可以表示为:

\pi_3=b_{1:5}+a_6+r_{7:12}\\ \pi_4=r_{1:5}+a_6+b_{7:12}\\

计算:

\begin{align}\frac{\partial p(l|x)}{\partial y_a^6}&=\frac{\partial \sum_{\pi \in B^{-1}(l),\pi_6=a}{}p(\pi|x)}{\partial y_a^6}\\&=\frac{\partial p(\pi_1|x)+\partial p(\pi_2|x)+\partial p(\pi_3|x)+\partial p(\pi_4|x)+...}{\partial y_a^6}\\ \end{align}\\

为了观察规律,单独计算 p(\pi_1|x)+p(\pi_2|x)+p(\pi_3|x)+p(\pi_4|x)

p(\pi_1|x)+p(\pi_2|x)+p(\pi_3|x)+p(\pi_4|x)

=y_-^1\cdot y_-^2\cdot y_s^3\cdot y_t^4\cdot y_t^5\cdot y_a^6\cdot y_-^7\cdot y_t^8\cdot y_-^9\cdot y_-^{10}\cdot y_-^{11}\cdot y_e^{12}

\ \ +y_s^1\cdot y_s^2\cdot y_t^3\cdot y_-^4\cdot y_a^5\cdot y_a^6\cdot y_a^7\cdot y_-^8\cdot y_t^9\cdot y_e^{10}\cdot y_e^{11}\cdot y_-^{12}

\ \ +y_-^1\cdot y_-^2\cdot y_s^3\cdot y_t^4\cdot y_t^5\cdot y_a^6\cdot y_a^7\cdot y_-^8\cdot y_t^9\cdot y_e^{10}\cdot y_e^{11}\cdot y_-^{12}

\ \ +y_s^1\cdot y_s^2\cdot y_t^3\cdot y_-^4\cdot y_a^5\cdot y_a^6\cdot y_-^7\cdot y_t^8\cdot y_-^9\cdot y_-^{10}\cdot y_-^{11}\cdot y_e^{12}

不妨令:

\texttt{forward}=p(b_{1:5}+r_{1:5}|x)=y_-^1\cdot y_-^2\cdot y_s^3\cdot y_t^4\cdot y_t^5+y_s^1\cdot y_s^2\cdot y_t^3\cdot y_-^4\cdot y_a^5\\

\texttt{backward}=p(b_{7:12}+r_{7:12}|x)=y_-^7\cdot y_t^8\cdot y_-^9\cdot y_-^{10}\cdot y_-^{11}\cdot y_e^{12}+y_a^7\cdot y_-^8\cdot y_t^9\cdot y_e^{10}\cdot y_e^{11}\cdot y_-^{12}\\

那么p(\pi_1|x)+p(\pi_2|x)+p(\pi_3|x)+p(\pi_4|x)可以表示为:

p(\pi_1|x)+p(\pi_2|x)+p(\pi_3|x)+p(\pi_4|x)={\texttt{forward}} \cdot y_a^t \cdot {\texttt{backward}}\\

推广一下,所有经过 B 变换为 l\pi_6=a 的路径(即 \{\pi|\pi \in B^{-1}(l),\pi_6=a\} )可以写成如下形式:

\sum_{\pi \in B^{-1}(l),\pi_6=a}p(\pi|x)={\texttt{forward}} \cdot y_a^t \cdot {\texttt{backward}}\\

进一步推广,所有经过 B 变换为 l\pi_t=l_k 的路径(即 \{\pi|\pi \in B^{-1}(l),\pi_t=l_k\} )也都可以写作:

\sum_{\pi \in B^{-1}(l),\pi_t=l_k}p(\pi|x)={\texttt{forward}} \cdot y_{l_k}^t \cdot {\texttt{backward}}\\

所以,定义前向递推概率和 \texttt{forward}=\alpha_t(s)

对于一个长度为 T 的路径 \pi ,其中 \pi_{1:t} 代表该路径前 t 个字符, \pi_{t:T} 代表后 T-t 个字符。

\alpha_t(s)=\sum_{\pi \in B(\pi_{1:t})=l_{1:s}}{\prod_{t'=1}^{t}y_{\pi_{t'}}^{t'}}\\

其中 \pi \in B(\pi_{1:t})=l_{1:s} 表示前 t 个字符 \pi_{1:t} 经过 B 变换为的 l_{1:s} 的前半段子路径。 \alpha_t(s) 代表了 t 时刻经过 l_s 的路径概率中 1\sim t 概率之和,即前向递推概率和。

由于当 t=1 时路径只能从blank或 l_1 开始,所以 \alpha_t(s) 有如下性质:

\alpha_1(-)=y_-^1\\ \alpha_1(l_1)=y_{l_1}^1\\ \alpha_1(l_t)=0\ ,\ \forall t>1\\

如上面的例子中 T=12 , l=state , l_{1:3}=sta 。对于所有 \pi \in B(\pi_{1:6})=l_{1:3} 路径,当 t=1 时只能从blank和 s 字符开始。

图16

图16是 T=12 时经过压缩路径后能够变为 l=state 的所有路径 B^{-1}(l) 。观察图15会发现对于 \alpha_6(a) 有如下递推关系:

\alpha_6(a)=(\alpha_5(a)+\alpha_5(t)+\alpha_5(-))\cdot y_a^6\\

也就是说,如果 t=6 时刻是字符 a ,那么 t=5 时刻只可能是字符 a,t,blank 三选一,否则经过 B 变换后无法压缩成 l=state

那么更一般的:

\alpha_t(l'_k)=(\alpha_{t-1}(l'_k)+\alpha_{t-1}(l'_{k-1})+\alpha_{t-1}(-))\cdot y_{l'_k}^t\\

同理,定义反向递推概率和 \texttt{backword }=\beta_t(s)

\beta_t(s)=\sum_{\pi \in B(\pi_{t:T})=l_{s:|l|}}{\prod_{t'=t}^{T}y_{\pi_{t'}}^{t'}}\\

其中 \pi \in B(\pi_{t:T})=l_{s:|l|} 表示后 T-t 个字符 \pi_{t:T} 经过 B 变换为的 l_{s:|l|} 的后半段子路径。 \beta_t(s) 代表了 t 时刻经过 l_s 的路径概率中 t\sim T 概率之和,即反向递推概率和。

由于当 t=T 时路径只能以blank或 l_{|l'|} 结束,所以有如下性质:

\beta_T(-)=y_-^T\\ \beta_T(l'_{|l'|})=y_{l'_{|l'|}}^T\\ \beta_T(l'_{|l'|-i})=0\ ,\ \forall i>0\\

如上面的例子中 T=12 , l=state , |l|=|state|=5 , l_{3:5}=ate 。对于所有 \pi \in B(\pi_{6:12})=l_{3:6} 路径,当 t=12 时只能以 l'_{|l'|}=l'_{11}=- (blank字符)或 l'_{|l'|}=l'_{11}=e 字符结束。

观察图15会发现对于 \beta_6(a) 有如下递推关系

\beta_6(a)= (\beta_7(a) + \beta_7(t) + \beta_7(-)) \cdot y_a^6  \\

\alpha_t(s) 同理,对于 \beta_t(s) 有如下递推关系:

\beta_t(l'_k)=(\beta_{t+1}(l'_k)+\beta_{t+1}(l'_{k+1})+\beta_{t+1}(-))\cdot y_{l'_k}^t\\

那么forward和backward相乘有:

\begin{align*} \alpha_t(l'_k)\beta_t(l'_k) &=\sum_{\pi\in B^{-1}(l),\pi_t=l'_k}y_{l'_k}^t\prod_{t=1}^{T}y_{\pi_t}^{t}\\  \end{align*}\\

或:

\alpha_t(l_k)\beta_t(l_k)=\sum_{\pi\in B^{-1}(l),\pi_t=l_k}y_{l_k}^t\prod_{t=1}^{T}y_{\pi_t}^{t}\\

注意, y_{l_k}^t与y_{l’_k}^t 可以通过图16的关系对应,如 y_{l_1}^t=y_{l’_2}^ty_{l_2}^t=y_{l’_4}^t

对比 p(l|x) :

p(l|x)=\sum_{\pi \in B^{-1}(l)}{}p(\pi|x)=\sum_{\pi \in B^{-1}(l)}\prod_{t=1}^{T}y_{\pi_t}^t\\

可以得到 p(l|x) 与forward和backward递推公式之间的关系:

p(l|x) = \sum_{\pi \in B^{-1}(l),\pi_t=l_k}{}\frac{\alpha_t(l_k)\beta_t(l_k)}{y_{l_k}^t}\\


* 为什么有上式 \alpha_t(l_k)\beta_t(l_k)=\sum_{\pi\in B^{-1}(l),\pi_t=l_k}y_{l_k}^t\prod_{t=1}^{T}y_{\pi_t}^{t} 成立呢?

回到图15,为了方便分析,假设只有 \pi_1\sim\pi_4 共4条在 t=6 时刻经过字符 aB 变换为 l 的路径,即 :

\pi_1=b_{1:5}+a_6+b_{7:12}\\ \pi_2=r_{1:5}+a_6+r_{7:12}\\ \pi_3=b_{1:5}+a_6+r_{7:12}\\ \pi_4=r_{1:5}+a_6+b_{7:12}\\

那么此时(注意虽然表示路径用 \pi=\pi_1+\pi_2 加法,但是由于 \pi_1\pi_2 两件独立事情同时发生,所以 \pi 路径的概率 p(\pi|x)=p(\pi_1|x)p(\pi_2|x) 是乘法):

\alpha_t(l_k')=p(b_{1:5}|x)\cdot y_{l'_k}^6+p(r_{1:5}|x)\cdot y_{l'_k}^6\\ \beta_t(l_k')=p(b_{7:12}|x)\cdot y_{l'_k}^6+p(r_{7:12}|x)\cdot y_{l'_k}^6\\

则有:

训练CTC

对于LSTM,有训练集合 S=\{(x_1,z_1),(x_1,z_1),...,(x_N,z_N)\} ,其中 x 是图片经过CNN计算获得的Feature map, z 是图片对应的OCR字符label(label里面没有blank字符)。

现在我们要做的事情就是:通过梯度\frac{\partial p(l|x)}{\partial w}调整LSTM的参数w,使得对于输入样本为\pi \in B^{-1}(z)时有 p(l|x) 取得最大。所以如何计算梯度才是核心。

单独来看CTC输入(即LSTM输出) y 矩阵中的某一个值 y_k^t (注意 y_k^ty_{l_k}^t 含义相同,都是在 t\pi_t=l_k 的概率):

\begin{align} \frac{\partial p(l|x)}{\partial y_k^t}&=\frac{\partial \sum_{\pi \in B^{-1}(l),\pi_t=l_k}{}\frac{\alpha_t(l_k)\beta_t(l_k)}{y_{l_k}^t}}{\partial y_{l_k}^t}\\&=-\frac{\sum_{\pi \in B^{-1}(l),\pi_t=l_k}\alpha_t(l_k)\beta_t(l_k)}{(y_{l_k}^t)^2} \end{align}\\

上式中的 \alpha_t(l_k)\beta_t(l_k) 是与 y_{l_k}^t 无关的数值,任何时候都可以通过递推快速计算,那么即可快速计算梯度 \frac{\partial p(l|x)}{\partial y_k^t} ,之后梯度上升算法你懂的。

CTC编程接口

在Tensorflow中官方实现了CTC接口:

tf.nn.ctc_loss(
    labels,
    inputs,
    sequence_length,
    preprocess_collapse_repeated=False,
    ctc_merge_repeated=True,
    ignore_longer_outputs_than_inputs=False,
    time_major=True
)

在Pytorch中需要使用针对框架编译的warp-ctc:github.com/SeanNaren/wa

CTC总结

CTC是一种Loss计算方法,用CTC代替Softmax Loss,训练样本无需对齐。CTC特点:

  • 引入blank字符,解决有些位置没有字符的问题
  • 通过递推,快速计算梯度

看到这里你也应该大致了解MFCC+CTC在语音识别中的应用了(图17来源)。

图17 MFCC+CTC在语音识别中的应用

CRNN+CTC总结

这篇文章的核心,就是将CNN/LSTM/CTC三种方法结合:

  • 首先CNN提取图像卷积特征
  • 然后LSTM进一步提取图像卷积特征中的序列特征
  • 最后引入CTC解决训练时字符无法对齐的问题

即提供了一种end2end文字图片识别算法,也算是方向的简单入门。

特别说明

一般情况下对一张图像中的文字进行识别需要以下步骤

  1. 定位文稿中的图片,表格,文字区域,区分文字段落(版面分析)
  2. 进行文本行识别(识别)
  3. 使用NLP相关算法对文字识别结果进行矫正(后处理)

本文介绍的CRNN框架只是步骤2的一种识别算法,其他非本文内容。CTC你学会(fei)了么?
