前言


其实早在年初,Z390芯片组主板的消息便已经流出,某大厂的实物谍照也被在圈内传播开来,但在当时仍然有“可能被砍”的风闻。

前段时间,随着英特尔九代酷睿的正式发布,各大厂的Z390芯片组主板产品也纷纷正式上架。相对于Z370的“不完美”,Z390系主板弥补了许多不足,各大厂也纷纷祭招,力图打造2018年底的超频盛宴。

本文将会简单评价我个人感兴趣的型号,无利益相关,如果没有提到你感兴趣的型号,那也没有办法。


请注意:

本文不是主板选购推荐

本文不是主板选购推荐

本文不是主板选购推荐


(顺序按照主板厂家英文名字母顺序排列,先后无关优劣)



华擎(ASRock) —— 死藏大招OR憋不出来?


  1. ASRock Z390 Extreme 4 —— 贯穿前后朝的悍将

CPU部分是(4+4)pin+4pin供电,我个人觉得这是多此一举的,原因后面说。

共12相电感,uP9521 (5+2),VCore部分为10相uP9521并联,high/lowside MOSFET和上一代一样,混用仙童FDPC5030SG / 大中SM7341EH。

单从规模来看,带动i7-9700K超频是没问题的。EX4的供电散热片虽然相较上代Z370是有升级的,和太极一个造型,但并不是像太极一般有热管穿插,能力上限较低,这意味着它并不适合用来搭配i9-9900K超频使用,即便供电规模是足够的,但散热不能达到要求,多出来的4pin供电插口基本只能用来摆样子。


2. ASRock Z390 Phantom Gaming ITX/ac —— 缺乏新意 / 诚意

不得不说,妖擎对于小板的设计功底非常强大,如果还记得上一篇

Theellyence:Z370主板简单横评zhuanlan.zhihu.com图标

中提到的 ASRock Z370 Fatal1ty ITX/ac

你就会发现它们......等等,好像差不多?

好吧,确实差不多,至少VRM方面是如此。ASRock Z390 Phantom Gaming ITX/acASRock Z370 Fatal1ty ITX/ac,同样的ISL69138 (5+2),VCore部分是单5相的ISL69138。

如果说上一代是可圈可点的小钢炮配置佳选,这次的 Phantom Gaming ITX/ac 消极的配置变动,是令我感到失望的,我甚至认为这只是 Fatal1ty 到期后的临时变阵。若是搭配已经增加到8核心的i7-9700K,我不会建议选择这块主板。

此外,内存供电方面是一颗工作在Dual-N channel的FDPC5030,这对内存超频而言可不是什么好事...


3. ASRock Z390 Taichi (Taichi Ultimate) —— 可以拜托你变更强一点吗?

目前为止华擎的旗舰主板,相比上一代外观有不少变化,最明显的便是大面积+热管穿插的VRM散热装甲。

在遭受上代太极电感中途换厂后温度上升的舆论风波后,这次的太极Z390采用了不同的供电方案。共12相电感,IR35201 (5+2) / IR3598 *5,全数字化设计也算紧跟时代了。VCore部分是5相IR35201,5相IR3598倍相,共10相。high/lowside MOSFET 采用 CSD87350。

所以说这时候(4+4)pin+4pin的CPU供电接口,才算能真正利用到嘛,当然,另外这4pin不插上也没问题,可以正常使用。除了大幅度超频没关超线程的i9-9900K,不太有什么场景能用上这4pin接口带来的电流。

相比Z370太极【ISL69138 (5+2),VCore部分10相ISL69138并联】这种方案,Z390太极的数字化新方案效率更高发热更低,但同为LGA1151插槽,i7-8700K与i9-9900K的功耗差距,恐怕不是提升效率能轻易化解的。

理论上,VCore部分由CSD87350控制的5相IR35201与5相IR3598,在一般的超频情景中,能够供给200-250A的电流。但作为最不济也是次旗舰的产品,太极Z390在VCore部分给的电感数量分摊的电流,相对于别家高端产品略多了些,相应地,温度也会高些,在更加极限的应用场景(如大幅度超频i9-9900K)中,电感的理论发热可能会来到50W+这样一个不妙的数值。

就算华擎在VRM部分散热下了功夫,但我仍然不认为这块主板适合用来极限超频i9-9900K,它更应该被当作i7-9700K的绝佳座驾。


目前看到的 ASRock Z390 Phantom Gaming 9 让人很难接受这便是华擎在Z390的上限,我宁愿相信它还在藏着大招,一个离经叛道的杀招。




华硕(ASUS) —— 你老大哥还是你老大哥,坑你也罩你


  1. ROG STRIX Z390-I GAMING —— 强悍小钢炮

基本上,这就是最强的Z390芯片组ITX主板了。9相供电,VCore部分是4相ASP1401CTB *2,即并联等效8相,1相核显供电。用于超频i7-9700K是没有问题了。

对,我知道没人喜欢STRIX的LOGO...但是没了这个LOGO,这个定位的主板要么性能变差,要么价格变贵,这样更不好吧?


2. ROG MAXIMUS XI GENE —— 奇锋再现

GENE的回归确实是引起舒适,纯正ROG血统的mATX主板,具备不少真正称得上“先进”的新特性,详情请自行了解。

VRM部分,共12相ASP1405I,从电容数量可以推测,VCore部分是10相ASP1405I并联,2相核显供电,由一颗IR3555控制。方案与ROG MAXIMUS XI EXTREME相同,但尺寸要小得多。

此外由于版型带来的电路设计优势,以及相关优化,GENE目前是新的Dual-Channel DDR4超频世界纪录型号。


3. ROG MAXIMUS XI FORMULA —— 花架子真是一套套的来

华硕真是精明,这么个定价3999的东西,供电是和HERO相同的ASP1400CTB (4+2),VCore部分8相并联,真是缩(说)不出话......那我就不懂了,CODE会被玩出什么花来?

我认为在供电规格上对FORMULA减配是不明智的,许多玩家购买FORMULA,并不会真的去做一套分体水冷并将主板水路接入其中,他们只是为了那块OLED显示屏而已......

尽管说分体水——FORMULA正确的使用环境下,VRM温度会低得不可思议,但若没有呢?

当然,不怎么超频的话,拿来搭配ROG龙神一体水冷,两块OLED显示屏,还是很香的。


4. ROG MAXIMUS XI APEX —— 新王驾...稍等就到

很遗憾,这款主板并没有开始发售,目前也没拿到APEX的相关电器元件型号,但是方案和 MSI MEG Z390 GODLIKE, 以及 GIGABYTE Z390 AORUS XTREME 是一样的,使用的是(8+0)+8。

(个人猜测是IR35201 (8+0),IR3599 *8,倍相16相)

此外,由于对DC内存的支持,本代MAXIMUS APEX/GENE,以及EVGA的Z390 DARK,都能够支持单条4800MHz 32G内存(芝奇已经推出相关产品)

会不会像Z370的GODLIKE一般丧(gan)心(de)病(piao)狂(liang)的干脆砍掉核显供电与输出,让VRM=VCore,以追求极限超频,我不知道,我觉得没有必要。

但我知道这是世界上最强的Z390主板之一。




技嘉(GIGABYTE) —— 全员恶人(划掉)......全员倍相!


  1. GIGABYTE Z390 I AORUS PRO WIFI —— 拔毛迷你雕

非常抱歉,小标题刚说完全员倍相,立刻就来一个无倍相方案的高端ITX主板。

VRM部分,IR35201 (6+2),VCore部分是单6相,核显供电2相。high/lowside MOSFET是IR3553,相当精致高效的搭配。

缺点还是很明显的,用来超频i7-9700K,供电还是显得单薄了,且没有VRM部分的散热装甲。

关于供电散热装甲,这里要说些题外话。不少人认为这种东西并没什么用,不光是国内大陆群体,还是境外论坛的讨论中,总有“你看实际测试里加不加装甲温度也一样(甚至更差)嘛”之类的说法。

其实这是偏颇的观点,在实际发热并不大的情况下,【让空气直接在电感/电容表面流动】与【通过散热垫传导到散热装甲,进行热交换】的确不会有什么差别,但当发热量升高后就并非如此了。

在国内某知名科技门户媒体网站做的Z370主板测评中(不用找了,已被厂家公关完毕),GIGABYTE AORUS Z370 GAMING 5 的VRM部分在呈现热量不到50摄氏度的情况下,被境外某论坛网友形容为“无用的散热装甲设计”

经过某A姓厂家公关,该文发热测试环节已被删去

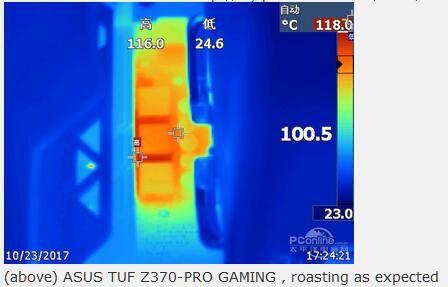

这个例子倒也不算太冤枉,由一颗ON4C10N和一颗ON4C06N控制的8相ISL95866,负载i7-8700K的超频,哪里至于会有某A姓厂家的某款主板高达116摄氏度的高温。

如何选择电脑主板?www.zhihu.com图标

既然没什么温度,散热装甲的能力自然没法发挥。


2. GIGABYTE Z390 AORUS PRO WIFI —— 全面的雕,均衡的雕

VRM部分,ISL69138 (6+1),1相核显供电。VCore部分,6相ISL69138,用6相ISL6617倍相12相,相当有诚意的堆料。

其他部分也没什么明显缺点,一贯的各种板载RGB灯,M.2插槽散热片,一堆FAN接口,技嘉一贯的做工。

UEFI方面,技嘉好歹是“重做”了一遍,说句实话交互仍然捉急,只能说多少看着舒服一点了......


3. GIGABYTE Z390 AORUS XTREME —— 昔日荣耀卷土重来......了吗?

厂家定位上,三大Z390板皇之一,AORUS XTREME。

不同于 GIGABYTE Z370 AORUS Gaming 7 的“张灯结彩”,Z390大雕没有再在关键部位铺满RGB灯光,而是选择在无关紧要之处点缀,和ROG MXIA不约而同的默契。

GIGABYTE Z370 AORUS Gaming 7

VRM部分,IR35201 (8+0),用8颗IR3599倍相到16相,核显供电占用2相但可关闭。基本大家都是目前英飞凌提供的旗舰方案。

此外,万兆网卡,穿FIN+多热管的VRM散热片,可替换式Dual-BIOS这些旗舰皆有的特性就不多谈了。

依我之见,目前来看,确实是板皇之一。




微星(MSI) —— 混乱又一年


  1. MSI MPG Z390 Gaming Pro Carbon AC —— 没以前香,真没

uP9521P (5+1),VCore并联10相,核显1相,由一颗ON4C029N和一颗ON4C024N控制。

GPC在Z370便是舍不得用料的代表之一,但价格能压得很低,在自己的价位里没什么竞争者。

如今Z390,仍然如此,但价格(目前)没有了优势。舍不得M.2散热装甲,舍不得CPU倍相供电,舍不得VRM散热装甲(学学华擎),舍不得板载RGB灯,舍不得好好做一体化IO挡板......

行吧,那等降价吧。


2. MSI MEG Z390 ACE —— 巧妙定位,尴尬结果

对于(X+0)的方案,不少人看见就会下意识地联想到顶级旗舰主板,远了不说,Z170的 ASUS ROG MAXIMUS VIII EXTREMEASUS Z170 DeluxeGIGABYTE Z170X-SOC Force;Z270的 GIGABYTE Z270X-Gaming SOC,GIGABYTE AORUS Z270X-Gaming 9。

但ACE并不是什么旗舰,自家老大哥Godlike毕竟抢先首发Z390。

VRM部分,IR35201(6+0),使用6颗IR3598倍相到12相,这点还挺不错。然而high/lowside MOSFET是来自安森美的ON4C929N和ON4C024N,那前面的褒奖基本就失去了意义。

说实话我觉得对于一款2000+价位的次旗舰主板而言,这种为了与旗舰作出更多区分而刻意的降级(顺便节省成本),真的很蠢,很不应该。

有了上面的铺垫,这个主板设计双(4+4)pin的CPU供电,我认为是至多(4+4)pin+4pin就够了,有不同意见也欢迎提出。


3. MSI MEG Z390 GODLIKE —— 距离RAMPAGE只差一步

对啦,这就是大名鼎鼎的“超神”,三大板皇之一。

VRM部分,英飞凌旗舰方案,由TDA21462控制的IR35201(8+0),通过8颗IR3599倍相为16相。在 GIGABYTE Z390 AORUS XTREME 处已经介绍。

在Z390,超神还是继续把核显供电/输出砍了,此外比较感兴趣的点在于,这代超神的内存超频能力,以及BIOS是否更加成熟,上代超神在初期几版BIOS,就有VRM温度过高的小毛病。

(4+4)pin+(4+4)pin的CPU供电,的确与这个水平的方案相符。

有趣的一点不知大家有无发现,它拥有4条PCIe接口。当然,目前任何能装在这块主板上的CPU,PCIe通道数都无法承担QUAD-CF或QUAD SLI / NV-Link的重任。所以...多出来的一条PCIe接口,要用来干啥咧?




EVGA —— 全村的希望都在你阿黑哥身上啦!


  1. EVGA Z390 DARK

其实第一眼看到如此疯狂而又充满创想的设计,我很希望这块主板上边印的是ASRock的LOGO,毕竟这已经算得上“妖中妖之千年老妖”的设计了。

这也是一款仍未发售的产品,也基本没什么详实消息流出,目前能知道的大约只有:

  • 它的VRM部分是平齐三大板皇的存在,根据官方给出“高效率数字化17相供电”的说法,甚至有可能更强半分。哪怕因为这个数目超过了所有主板VRM MOSFET的控制能力,而暂且认为只是文字游戏,也已经是强悍至极的存在;
  • 三重BIOS设计;
  • BIOS功能非常强大,你甚至能够在BIOS内完成CPU压力测试,也可以在没有CPU的情况下通过USB设备刷写BIOS。

看得出来,这是一款充满浓浓美式风情的旗舰“肌肉板”,专为极限超频与性能而生,或许有希望击碎人们对于“颜值正义”的盲目崇拜。据说EVGA在Z390的几乎所有精力都投放在了对这款主板的开发与改进上,这样的精神在当下十分难能可贵。

只不过,疯狂也并不是没有代价,肉眼可见之处,就已经有好几个可能会影响实际使用体验的地方:

  • 传统旗舰风冷的安装与使用;
  • 肉眼判断,内存供电似乎并不如VRM部分那么强大,内存超频能力存疑;
  • 数字双显的位置设计太过偏上,在部分机箱中会难以观察到。




尾声

惊喜与惊吓,希望与失望,Z390甚至还远远没出完,却已经不少波澜。

衷心希望厂家励精图治,多多采纳玩家反馈,在保持利润的同时开发出更多有趣实用的特性。

衷心希望消费者选购产品时,能够思量再三,权衡利弊,开拓消息渠道。虚心接纳建议并永远记住多角度看待问题,不要陷入民科怪圈。

傻龙,peace out~
