未经作者许可,本文全部内容禁止以任何形式转载!


全参不是目的,目的是练习!


存GH建模——北京大兴国际机场

没有尺寸参数!没有CAD!没有BIM模型!不是项目参与者!

不要找我要数据,我没有!

全程唯一参考图,

图源网,侵删!


bake模型




渲染图,

老规矩,只用自带材质,不调参数,只找角度





电池图及建模思路

全参控制,数据端(左侧红框)比较多

体现构思需要参控的内容:

  • 屋面栈桥(六个外伸角)部分的末端弧度、角度、翘曲,宽度,开口间距
  • 屋面中心和中段的弧度、角度、翘曲,宽度,
  • 屋面的分割线的翘曲、宽度、弧度、数量、角度、方向、范围
  • 出入口屋面线下弯折的角度、弧度、范围、高度
  • 幕墙的缩进、高度、横纵龙骨数量、大小

……

每一个箭头位置都需要用两个参数控制



电池优化

由于没有确切尺寸参数,所以将这几部分造型分离出来单独控制,可以参数慢慢捏造型,尽量保证造型接近真实尺寸。

全参在项目构思阶段拥有其他方式无法企及的优势就是“找形”

各种形态,各种抽

求助,一个搞不定!!

椭球屋面


图源网,侵删!椭球下的钢结构
图源网,侵删!
图源网,侵删!

椭球屋面下的这种漏斗状钢架我没能做出来,期间sweep、loft、干扰等方法都试过,效果都不是很理想。

不是在于这种单体有多难做,世博轴这样的案例网上还是很多的,而是原本屋面的翘曲加上GH里的loft条件比RH手工严格很多,还要兼顾后面的其他造型,导致了出来的结果不是很丑就是电池过度冗长。

文末我会放出屋面的文件,有兴趣的人可以拾取进GH试试看。一起交流!

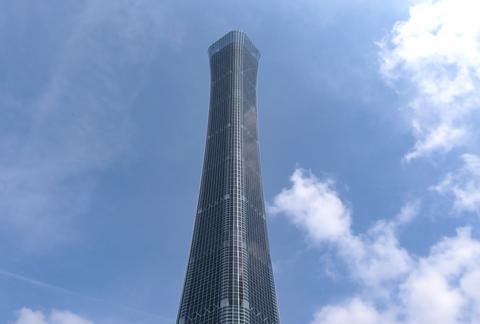

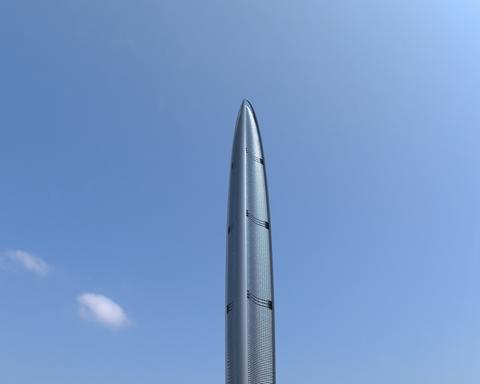

wjy知也不知:Grasshopper | 武汉绿地中心zhuanlan.zhihu.com图标wjy知也不知:Grasshopper | 中国尊zhuanlan.zhihu.com图标


未经作者许可,本文全部内容禁止以任何形式转载!

「保留所有权利,禁止转载」

编辑于 2019-04-23
