一篇文章看懂所有键盘原理(机械键盘 静电容键盘 薄膜键盘 光轴键盘 静电容机械键盘)+如何选购键盘

一篇文章看懂所有键盘原理(机械键盘 静电容键盘 薄膜键盘 光轴键盘 静电容机械键盘)+如何选购键盘

如需转载,请根据知识共享署名-非商业性使用-相同方式共享 4.0 国际许可协议许可,附上本文作者及链接。

本文作者:Shuyan

作者昵称:莫与

本文链接:http://dongshuyan.com/2019/06/08/键盘基本原理/


文章比较长,想买键盘的朋友可以先看这个文章,需要理论数据支撑的时候再回来看这篇文章。

莫与:怎么挑键盘(机械还是静电容?挑什么轴?)dongshuyan.com图标

前言

这几天在选购键盘,为了不踩坑可以说是做足了功课,从各个键盘的原理剖析该买哪个。

本文涉及到了截止2019年目前市面上几乎所有类型键盘,如有缺失可以留言,包括了:

薄膜键盘,机械键盘,静电容键盘,静电容机械键盘,光轴键盘,电磁键盘


主要讨论包括键盘 灵敏度 手感 以及 是否适合长时间工作 在内的 19 个决定键盘好坏的因素!大家按需自取。


正文


首先从键盘的工作角度来说,只有三个主要部分: 1.按下 2.触发(识别按键) 3.回弹

其中按下和回弹主要涉及到的是手感以及疲惫感

而触发主要涉及到的是按键的灵敏度

所以讨论键盘的实用性我们一般从 触发方式 、 力学机构(手感)和 物理做功(劳累程度)来讨论问题


如果是想要买键盘的小伙伴可以先看本文第6.1部分决定键盘好坏的19个因素
选好自己心仪键盘的属性之后,再有目的性的从前往后看就好了。

1.键盘的灵敏度、手感以及是否适合长时间工作(决定键盘最重要的三个因素!)

一、键盘灵敏度
键盘的主要触发方式决定键盘灵敏度

1.电阻
2.电容
3.光电
4.电磁


二、键盘的手感
键盘的主要力学机构(下压与弹力的关系决定手感)

1.胶碗
2.机械弹簧(独立按键开关)


三、是否适合长时间敲击
键盘的物理做功(长时间敲击有多累)

物理做功计算公式: 做功量=力*距离
敲击键盘的力度由 键盘键的克数 与 力学结构的弹力曲线 决定
距离分为两种:
1.触发键程:从 不按 到 按到电脑被识别 的最短距离
2. 总键程:从 不按 到 可以按下去 的最长距离
根据用户是喜欢按到底,还是喜欢按到被识别来选择其施放力的距离。

这两个方面因素决定了用户按下去一个键的“劳累程度”。
劳累程度越小,长时间打字越轻松。


2.主流键盘原理

键盘类型 = 触发原理 + 手感


薄膜键盘 = 导电薄膜(电阻原理) + 胶碗

机械键盘 = 触点簧片(大多电阻原理) + 机械弹簧

静电容键盘 = 锥簧(电容原理) + 胶碗

静电容机械 = 电容 + 机械弹簧

光轴键盘 = 光敏原件 + 机械弹簧(目前只看到了光轴机械键盘)


3.键盘原理详细构成

下方链接包含了各种原理图:

各种键盘原理详细构成dongshuyan.com

3.1总体粗略结构框架图


3.2总体结构框架图

3.3详细结构框架图

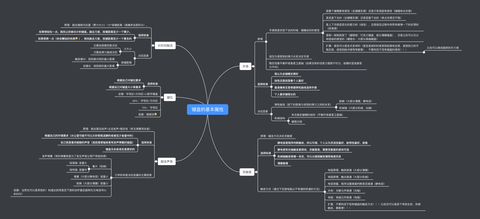

4.详细原理思维导图

这里的思维套路由于图片大小原因不显示图片,想要看图片的参考第三部分键盘原理详细构成 总体思维导图:

触发方式思维导图:

力学结构思维导图:

5.主流键盘之间的区别

5.1机械键盘和薄膜键盘

1.手感

机械键盘手感是轴的手感,具体参考各种轴的压力曲线,详见键盘原理详细构成

但是薄膜键盘是胶碗的手感,具体参考胶碗的压力曲线,详见键盘原理详细构成

(包括薄膜和红轴,静音红轴手感都可以从压力曲线上看出来,实际手感差别也不小)


2.触发位点

触发方式虽然都是基于电阻原理但是两个触发点还是有些不同

薄膜键盘必须触底触发 机械键盘触到触点触发


3.机械键盘因为全键都是独立按键所以全键无冲(全键无冲指的是同时按下所有键都可以识别)


4.使用周期 机械键盘使用周期更长

5.2静电容键盘与机械键盘

1.触发方式

一般的机械键盘还都是电阻原力触发,触点需要接触导通。所以不耐用。

静电容键盘通过测量电容变化检测按键,无接触。所以更灵敏,算法可调节按下高度,耐用。


2.力学结构不同

一般的静电容键盘都是胶碗手感,具体参考胶碗的压力曲线,详见键盘原理详细构成

机械键盘手感是轴的手感,具体参考各种轴的压力曲线,详见键盘原理详细构成

总的来说:机械键盘更爽,静电容更适合安静稳定工作。


3.都是全键无冲


4.使用周期 静电容使用周期更长


5.3静电容键盘与薄膜键盘

1.触发方式

静电容键盘更灵敏,快,耐用,轻重看压力多少克不过静电容不需要触底所以比较省手。

薄膜键盘必须触底,更费劲,更慢。


2.力学结构 按理来说,手感都是胶碗的手感,应该差不多。

但是因为手头知道50多的薄膜和700多的静电容。

这两个手感比较的话,静电容还是比较脆、清爽的,而薄膜则会更加粘,不好按。(高端薄膜按理来说应该不会这样吧)


3.使用周期 静电容使用周期更长


6.购买推荐

6.0 键盘属性

选购键盘先要知道键盘有哪些可以考虑的属性,这里我简单列举我想到的所有属性:(排名大致分先后)

1.手感

1.1段落感

1.2 清脆

1.3轻柔

1.4大力

2.键位选择

2.1多少键(66/82/84/87/108等等)

2.2键的位置设计

3.键帽选择

3.1键帽材质

3.2键帽高度

3.3键帽大小是否标准(决定你可不可以自己重新配键帽)

3.4键帽装配(卫星轴还是平衡杆)

4.键盘键值功能

4.1有无程序员模式(随意更换键功能)

4.2是否无冲

4.3节能高频模式

4.4锁键盘

4.5其他功能等(根据自身需求询问商家)

5.灵敏度

6.可调节性

(静电容键盘作为数字键盘,触发深度等参数可以由程序控制,所以可调节型好)

7.稳定性

8.耐用性

9.长时间使用舒适性(主要看压力大小)

10.是否背光

11.是否多模态(有线/蓝牙/2.4G等)

11.1模态参数比如蓝牙是3.0还是4.0,续航时间等

11.2续航是内置锂电池还什么其他电池

11.3如果是2.4G 适配器可否替换等

12.是否防水

13.是否防尘

14.外观

15.键盘大小重量续航(决定是否便携)

16.端口(usb连接还是其他)

17.价格

18.售后(保修,询问什么的)

暂时想到这么多,有补充可以留言~


选购键盘的时候

1.先从上面的属性里面挑出来所以你需要的属性。

2.根据你选择的属性挑选合适的键盘类型,品牌,型号

6.1办公室需求

由于我自己对于键盘有如下需求:

1.不能很吵(在办公室工作)

2.长时间编程打字

3.不玩游戏

总结需求就是需要键盘:静,灵敏,触发轻。

在此基础上,我认为只有如下几款键盘符合要求:

1.静电容

2.红轴(黑轴、静音红轴、静音黑轴)

3.阿米洛樱花粉轴(静电容机械轴)、阿米洛玫瑰红轴(静电容机械轴)


这几个里面:

1.静电容声音最小

2.我个人感觉静电容(我只买了NIZ)手感比Cherry红轴好用。

3.阿米洛樱花粉轴已经种草,不过滞销半年多的轴了,买不到😂。有机会在测试一下吧。

所以这几个里面目前我只推荐:NIZ静电容

NIZ静电容使用dongshuyan.com

6.2游戏键盘推荐

根据不同的游戏类型再去挑选适合你的键盘

本人不打游戏,所以下面的都是猜的!需要准确体验的可以直接跳过。

青轴段落感爽!黑轴大力敲爽!光轴静电容反应快还稳定!

根据不同的游戏类型再去挑选适合你的键盘吧。

6.3关于段落感键盘(青轴、茶轴、绿轴等)

段落感键盘分为两种,以“青轴”和“茶轴”为例:

青轴构造:

茶轴原理:

这里可以非常明显的看出来:

1.青轴的段落感来源于图示中按到一半,中间白色块的突然下沉。

2.而茶轴的段落感来源于图示中左边格挡被棕色左边的“不平把手”挡的一下。

所以:

1.青轴段落感非常明显,但是非常吵,要么周围所有人都不在乎,要么自己一个人用,要么不管其他人。

2.茶轴虽然声音小了不少,但是段落感就不明显了,整体表现十分中庸。

总结:

1.慎重考虑(比如先去实体店试一试或者买试轴器试一试)再买段落感轴的键盘(或者买可以随时退的键盘)

2.我承认青轴确实很爽啊!我第一个贵键盘就是Cherry的青轴,无奈太吵了被闲置。

参考链接(排名不分先后)

机械键盘、薄膜键盘和静电容键盘的工作原理是什么?机械键盘又是怎么实现全键无冲的?回答

流浪的布偶猫对问题"光轴键盘具体是什么构造,有什么好的光轴键盘推荐?"的回答

CHERRY对"第一次用机械键盘,需要注意什么?应该买什么轴?"的回答

感谢(排名不分先后)

感谢NIZ群里的各位大佬无私讲解。

感谢imindmap软件对于绘制思维导图的支持

感谢 @幕布APP 软件对于绘制思维导图的支持
