导言

前面我们已经了解了Houdini&UE4的工作流程,也啃了一部分houdini engine的代码。当然,我们做了一些小小的优化让Layer能够按照我们的想法做保留。但这些仅仅是一个开始。

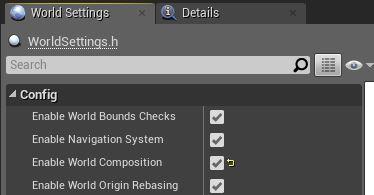

world composition是UE4中很重要的一个功能,它把一个场景拆成多个子关卡,来优化大场景的加载问题。

世界场景构成用户指南api.unrealengine.com图标

对于大地形,首先需要保留地形的连续完整,其次还要可以分布的加载,所以我们需要将一个Landscape切成多个proxy放在对应的子关卡中来满足上面这两点。

然而原生的houdini engine插件并不支持这一功能(如果在houdini中切块导入UE4,这些地形块是不连续的),所以我们要修改houdini engine引擎来手动解决这个问题。

创建地形

首先我们在houdini中做一个比较大的地形,参照官方给的尺寸,我们在houdini中新建一个heightfield,依然是简单的加个noise,就可以准备导入ue4了。

注意的是,houdini中新建的大地形会受到相机裁剪,如果想要看到地形的全貌,可以按照下面的步骤操作,也算是个小tips~


显示整个地形

如果不修改插件

在着手修改插件之前,我们可以先明确一下手动划分子关卡的步骤,也是便于我们更加明晰插件自动分块的流程。

首先我们将地形导入UE4,在场景中生成它,然后我们把它bake出来。

打开关卡窗口。

在这里我们可以新建一些子关卡,并且右键加载进来。

双击一个关卡,这样这个关卡就变成了当前关卡,随后地形也会移动进来。

地形管理中选中移动到关卡,下面还可以选择一个尺寸。

在地形中选中地形component,选中的同时,地形就会分配到当前关卡了。我们可以通过显示隐藏子关卡来确认有没有正确的移动过去。

最后,我们可以看到地形被成功分块加载到了四个子关卡中。

当然也可以做一些小测试,比如用雕刻工具调整一下地形高度,可以看出虽然分块了,但是地形依旧是连续。

可以看到,这仅仅是分成2x2,如果我们有一张8k*8k的地图需要拆分成更多比如64哥tile,这个操作工程量就相当巨大了。


规划导出流程

根据上面的操作流程,其实分块的步骤还是很简单的,我们在地形的Bake流程中,先规划分块的数量,在对每一块新建关卡并且把对应的component导入到新的子关卡中,就会由world composition合并到一起了。


修改Houdini Engine

其实步骤中的每一个功能本身都是由引擎的代码来实现了,我们在自己定制的过程中,完全可以借鉴UE4引擎本身的代码。

第一步我们在Houdini Engine本身的Bake按钮后面加一个Tiled Bake按钮,新按钮就是我们用来分块导出的程序入口啦。我们可以参照FHoudiniEngineBakeUtils::BakeLandscape来定义一个新的TiledBakeLandscape.

第二步我们需要弹出一个对话框,让使用工具的人能够输入一些信息,这里我们参照引擎自带的导入平铺地形这个窗体(STiledLandcapeImportDlg)来定制我们自己的窗体。

拷贝STiledLandcapeImportDlg的代码到我们引擎的目录后,删掉一些没用的slate,加上我们自己需要的输入就行了。

注意的是,这里的2x2尺寸是我们通过已有地形在xy上的component数量来生成的一串儿选项。

第三步我们在获得了输入之后,就可以进入自动化分块的正式流程了,这里我们可以参照两个地方的代码。

  • 一个是FWorldTileCollectionModel::ImportTiledLandscape_Executed(),这是我们上面提到的导入平铺地形的代码,从代码中我们可以了解到创建新关卡和分配地形相关的实现方式。
  • 还有一个是FLandscapeToolStrokeMoveToLevel::Apply(),这个就是管理工具中选择地形component并移动到新关卡的功能啦。

在我们的流程中,用对x,y的双层循环来创建新的关卡,把brush选择地形改为直接计算要导入新关卡的Component,最后按照FLandscapeToolStrokeMoveToLevel::Apply()里面的实现方式进行对高度图和权重图的一些列复制,就完成啦!

编译,启动,选择hda,Tiled Bake,重新打开场景,加载所有子关卡,bingo!

是不是看起来很简单,其实坑贼多

新建关卡并保存后,worldbrowser中的接口都是没有暴露出来的,所以我们没有办法使用那些代码,其实我们只需要调用world->worldcomposition.scan()就可以吧新建的关卡加载到世界关卡中了,编辑器插件相关的代码只能扔掉。最后很愚蠢的在到处完成后提示一下重新打开场景(不修改源码没别的办法了,我尝试过代码重新加载场景,但是会出现漏加载子关卡的情况,而且后续代码可能会崩溃哦~)

移动地形的代码中,都是基于CurrentLevel来做的。我们要找到这些地方并且改为我们New出来的World的Persistent_Level才对,否则会看到一个引用外部映射的报错(保存的时候)。

ALandscape::SplitHeightmap不知道为什么是个链接错误(err2019),无奈。拷贝一份到houdini engine中,记得增加一个指定level作为outlevel,不要用CurrentLevel。

剩下的想到再补充。


后记

可能直接看文章看到这里蛮懵的,但是真的需要做的话,你做完的时候说不定就想回来给我多点几个赞了。

虽然看起来功能不大,也是近千行代码(躺雷过程少说看了近万行代码),这里就只写一个思路,不贴代码了,如果有遇到问题,欢迎咨询哦~ 先点赞再咨询哦!

下一章会写关于按区域/选区提交houdini更新相关的功能,欢迎关注哦!
