相信大家对TensorLayer等深度学习框架已经很熟悉了,但是平时大家都是在PC端运行自己的模型,或者可能尝试过在树莓派上运行一些tflite格式的小型模型,但是速度一般只有几帧。。今天给大家带来的实战笔记是,在低成本(百元内)AIoT硬件Maix Bit上部署运行TensorLayer的MobileNet模型。

1)准备工作

软件环境

首先准备一台 安装有TensorLayer 2.1.0或以上版本的Ubuntu PC或虚拟机。安装嵌入式模型转换器 Maix-EMC:

pip install dissect.cstruct
git clone https://github.com/sipeed/Maix-EMC.git
cd Maix-EMC
pip install .

Maix-EMC是一款针对边缘计算的嵌入式深度学习模型转换器,可以将TensorLayer训练所得的FP32模型量化为端侧常用的INT8模型,并将需要较复杂解析过程的PC端模型结构,扁平化为 嵌入式端可以直接载入内存运行的紧凑模型文件。

硬件环境

这里选用开源硬件社区Sipeed的低成本AIoT硬件 Maix-Bit 套件(某宝有售),成本10美金左右,RISC-V 64GC双核,1TOPS@0.5W,自带200W像素摄像头,可以直插面包板DIY,并配有图形化IDE,方便小白上手。

Maix-Bit套件
MaixPy环境:支持使用Python开发嵌入式AI应用

Sipeed为其提供了便捷的MaixPy环境,使用大家熟悉的python进行快速开发

MaixPy Github 链接github.com
MaixPy 中文文档maixpy.sipeed.com图标




2)MobileNet模型准备

我们以典型的MobileNetV1模型为例,讲解部署过程。TensorLayer内置了一个MobileNetV1的实现demo,并附上了预训练的权重文件:

/usr/local/lib/python3.6/dist-packages/tensorlayer/models/mobilenetv1.py

模型修改

针对目标硬件平台的一些特性限制,我们需要对原始的TL提供的网络描述文件做两处修改:

由于TL使用TF作为后端,而TF默认的stride后的padding方式是 右下角padding, 与我们的目标硬件平台的padding方式不同(Maix的padding方式是与caffe一致的四圈padding),所以我们在stride=(2,2)的层之前手工padding一圈:

if strides != (1, 1):
     n = ZeroPad2d(padding=((1, 1), (1, 1)), name=name + '.pad')(n)
     padding_type = 'VALID'
else:
     padding_type = 'SAME'

原始的TL提供的模型不支持MobileNet的alpha超参数设置,使用了默认的1.0, 生成的模型文件较大,所以我们为它加上alpha超参数支持。(简单地说alpha参数就是裁剪了通道数)

n_filter = int(n_filter*alpha)

修改完成的py文件在:

Maix-EMC MobilenetV1 例子github.com

模型权重系数获取

MobileNetV1的模型尺寸,精度与alpha的关系可以查阅下表:

可以看到0.75系数时,精度下降不明显,但是体积明显减小,所以我们选取0.75的配置,这里我们使用Keras提供的预训练权重系数:

base_model = keras.applications.mobilenet.MobileNet(input_shape=(224, 224, 3), alpha = 0.75, depth_multiplier = 1, dropout = 0.001, pooling='avg',include_top = True, weights = "imagenet", classes = 1000)
params = np.array(base_model.get_weights())
np.savez('mbnetv1_0.75.npz', params=params)

(保存脚本在:github.com/sipeed/Maix-)

由于我们在前面修改了padding方式,理论上需要重新微调网络参数来适应更改,但是经过测试,直接使用原始的权重系数,搭配新的结构,其精度损失不明显,作为我们demo演示已经足够,所以这里我们就不重新训练微调了。

3)MobileNet模型转换

由于PC端训练的模型是FP32的权重系数,需要进行量化,我们要提供一些图片样本给转换器进行量化矫正。我们随机找几十张ImageNet数据集里的图片,放到EMC example/mbnetv1/mbnetv1_dataset目录下。

# build the model network
mobilenetv1 = MobileNetV1(pretrained=True, alpha=0.75)
# save the model into kmodel:
emc.save_kmodel(mobilenetv1, kmodel_name, './mbnetv1_dataset', dataset_func='img_0_1', quant_func='minmax', quant_bit=8, version=3, sm_flag=True)

然后,,短短两行代码就可以转换出嵌入式端使用的模型文件啦!惊不惊喜,意不意外!完整文件见:

MobileNetV1 to Kmodel 例子github.com


这里简单介绍下EMC转换器的API接口:

save_kmodel(network, filepath, dataset_dir, dataset_func='img_0_1', quant_func='minmax', quant_bit=8, version=3, sm_flag=False)

4)在Maix板卡上运行kmodel

为方便大家测试,相关的资源文件已打包在此:

Maix板卡相关资源bbs.sipeed.com

烧录MaixPy固件及模型文件

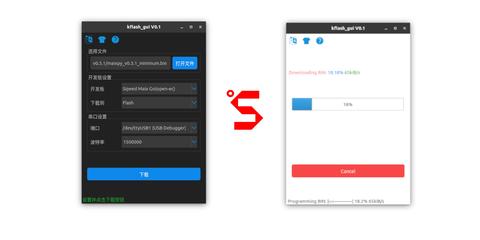

在这里下载烧录软件kflash_gui:

KFlash Release 链接github.com图标

烧录maixpy_emc.bin固件 及mbnetv1.kfpkg模型文件 :

下载安装MaixPy IDE

下载安装Maxipy IDEdl.sipeed.com

如速度慢,请使用梯子,或者使用页面里的CDN链接安装完成之后,使用IDE的上传功能传输labels.txt到板子的文件系统:maixpy.sipeed.com/zh/ge


运行示例代码:

使用IDE或者任意的终端,执行mbnet_test.py里的示例代码(注意,使用终端的话,按Ctrl+E进入粘贴模式,粘贴完成,按Ctrl+D运行)

import sensor, image, lcd, time
import KPU as kpu
lcd.init()
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_windowing((224, 224))
sensor.set_vflip(1)
sensor.run(1)
lcd.clear()
lcd.draw_string(100,96,"MobileNet Demo")
lcd.draw_string(100,112,"Loading labels...")
f = open('labels.txt','r')
labels = f.readlines()
f.close()
lcd.draw_string(100,128,"Done!")
task = kpu.load(0xa00000)
clock = time.clock()
while(True):
    img = sensor.snapshot()
    clock.tick()
    fmap = kpu.forward(task, img)
    fps = clock.fps()
    plist = fmap[:]
    pmax = max(plist)
    max_index = plist.index(pmax)
    a = lcd.display(img, oft=(0,0))
    lcd.draw_string(0, 224, "%.2f:%s "%(pmax, labels[max_index].strip()))
    print(fps)
a = kpu.deinit(task)

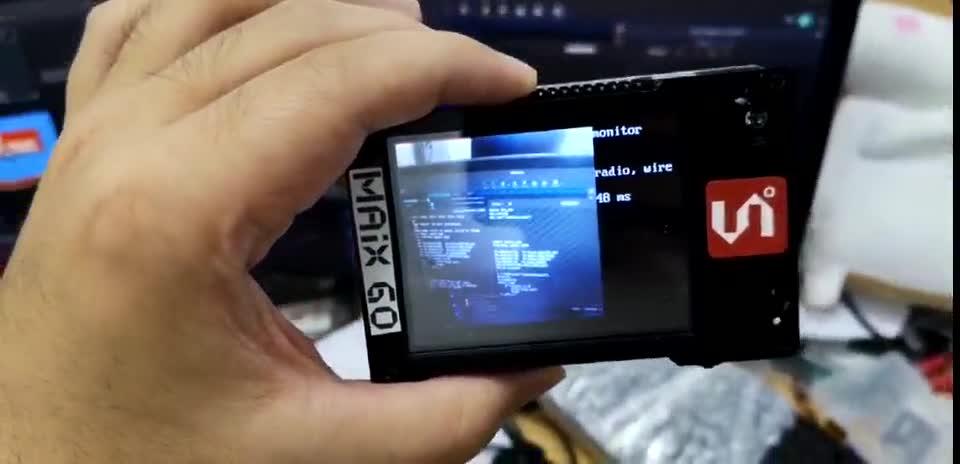

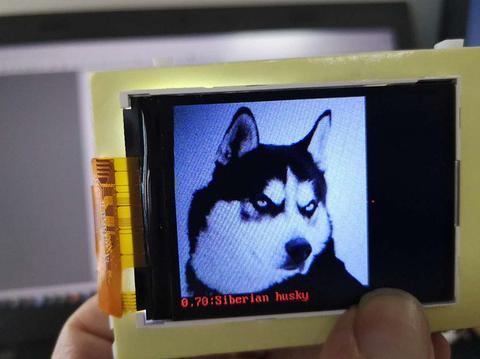

把Maix-Bit的摄像头对准待识别的物体或图片,就可以在配套LCD或者IDE终端上看到识别信息啦:

https://www.zhihu.com/video/1137138325692440576

我们可以在终端上看到识别速度在20fps+, 实际上通过调整摄像头和CPU、KPU速率,最高可以达到30fps+。小小的Maix-Bit,实战起来比树莓派还要快将近一个数量级呢~MobileNet的部署实战到此为止了,小伙伴们也可以尝试转换自己的模型到Maix板卡上运行,有什么问题的话欢迎甩issue来Maix-EMC:github.com/sipeed/Maix-

5)小结

使用Maix-EMC工具可以便捷地将TensorLayer的小型静态模型部署到嵌入式端运行,为TensorLayer的工业化部署提供了一个良好的范例。Maix-EMC项目仍在不断完善迭代中,有兴趣的小伙伴可以参与一起开发(联系support@sipeed.com),参与者皆免费获赠Maix板卡一套哦~~ TensorLayer社区请联系tensorlayer@gmail.com。
